• LED照明
  • MDBB-LSR シリーズ

60万lx高輝度ライン照明

特徴



仕様

型名 発光色 消費電力(W) 外観図

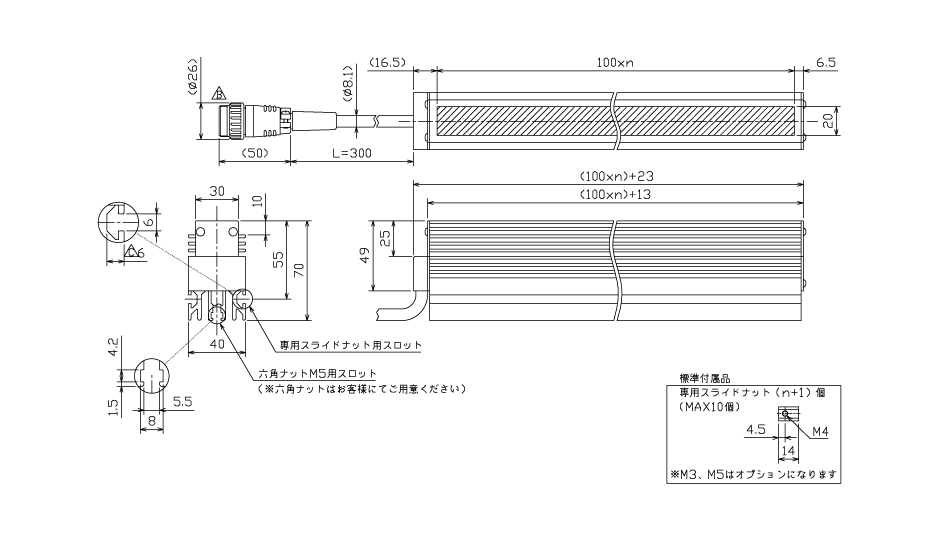

MDBB-LSR100□ W 20 n=1 sMDBB
B
MDBB-LSR200R□ W 40 n=2
B
MDBB-LSR300R□ W 60 n=3
B
MDBB-LSR400R□ W 80 n=4
B
MDBB-LSR600R□ W 120 n=6
B
MDBB-LSR1000R□ W 200 n=10
B

○□にはW=白、B=青が入ります。
○入力電圧はDC24Vです。
○集光レンズMLBB-□・拡散板MKBB-LSR□(オプション)が取り付け可能です。□ には、100mm 単位でのサイズが入ります。100〜1800mmまで取り揃えています。集光レンズ、拡散板の装着の有無をご指定ください。拡散板は、30%・60%・80%・90% をご用意しております。

オプション

10bit
LAN

電源装置高機能電圧調光電源1,000階調の調光が可能な電圧調光電源

  • 出力電圧可変方式のため、ラインセンサーカメラや高速シャッターカメラに最適です。
  • DC24V駆動の消費電力300Wの大型照明まで対応でき、出力下限電圧の設定により照明に合わせて最適な調光範囲をお選び頂けます。
  • 外部調光はLAN通信、パラレル通信を切替スイッチで切替可能です。

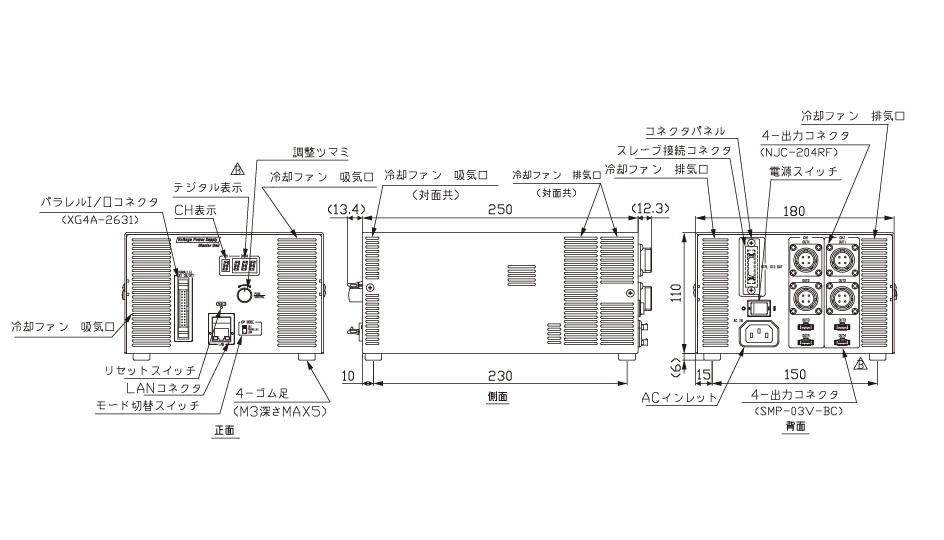

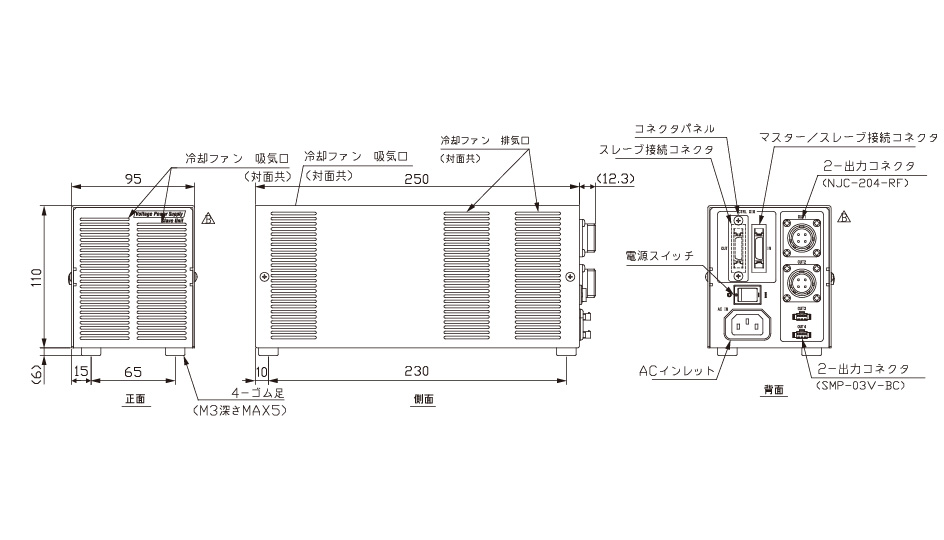

型式 MWDV-300S-24 MWDV- 600M2-24 MWDV-300M1-24
入力電圧 AC100〜240V
動作周波数 50 / 60Hz
定格出力 DC24V
容量 300W 合計 600W(300W/CH) 300W
出力CH 1CHを分岐6コネクタ
(メタルコネクタ2個/SMコネクタ4個)
2CH 4コネクタ /CH
(メタルコネクタ2個/SMコネクタ2個)
1CH 4コネクタ/CH
(メタルコネクタ2個/SMコネクタ2個)

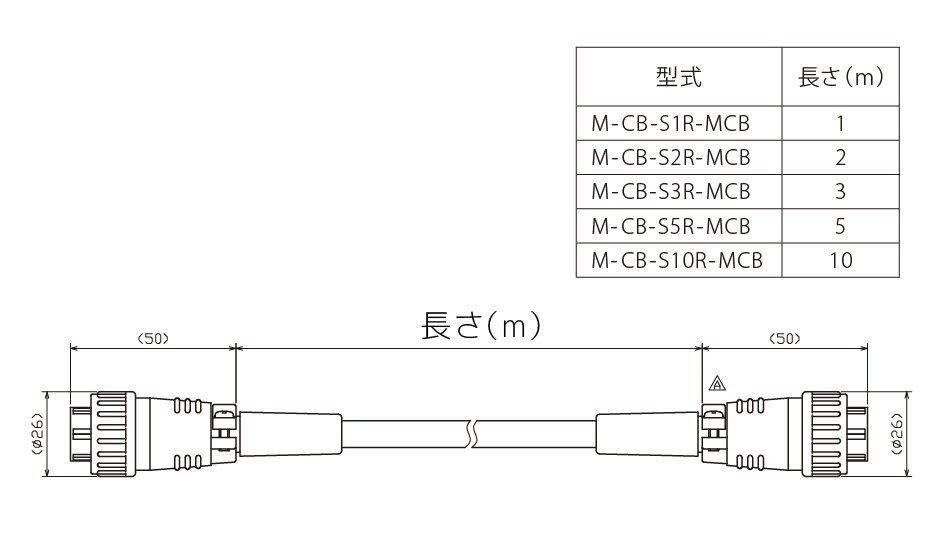

専用延長ケーブル
調光方式 出力電流可変方式
外部制御 外部電源ON/OFF制御 外部調光制御
(10bitパラレル通信/ LAN通信を切替)
外部ON/OFF制御外部調光制御(10bitパラレル通信/LAN通信)
外観図
