• 라인 센서 렌즈

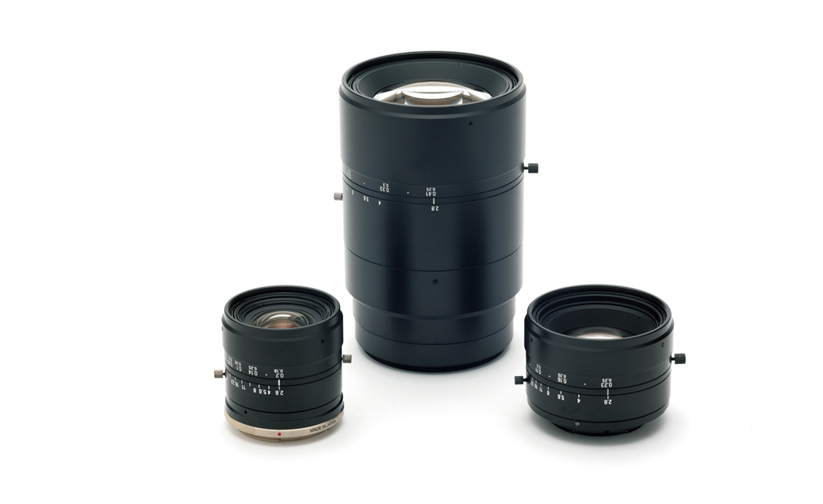

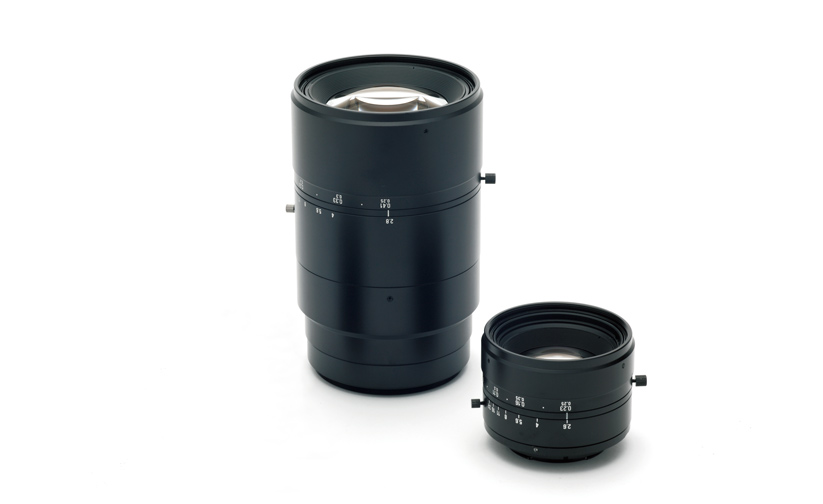

  • FV-L 시리즈

라인 센서용 매크로 단초점 렌즈

라인 센서부터 대형 에어리어 카메라까지 대응하는
매크로 전용 설계 렌즈

특징

사양

형명 초점거리 ∞FNO 촬영 범위 지근 촬영 배율 광학 디스토션 이미지 서클 마운트 외관도

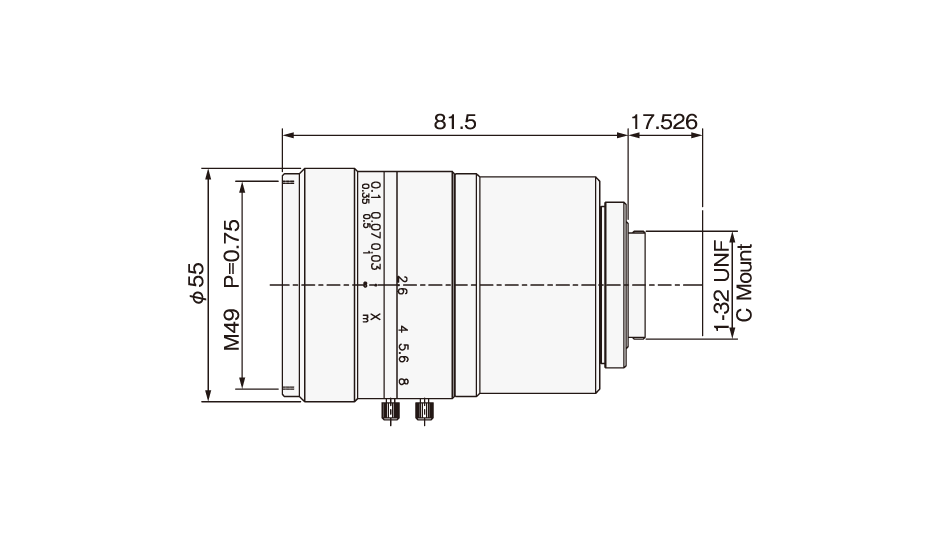

FV3526L-C 35mm 2.6 0.18m〜∞ 0.2x -0.05% 4/3″(φ22.6mm)  C

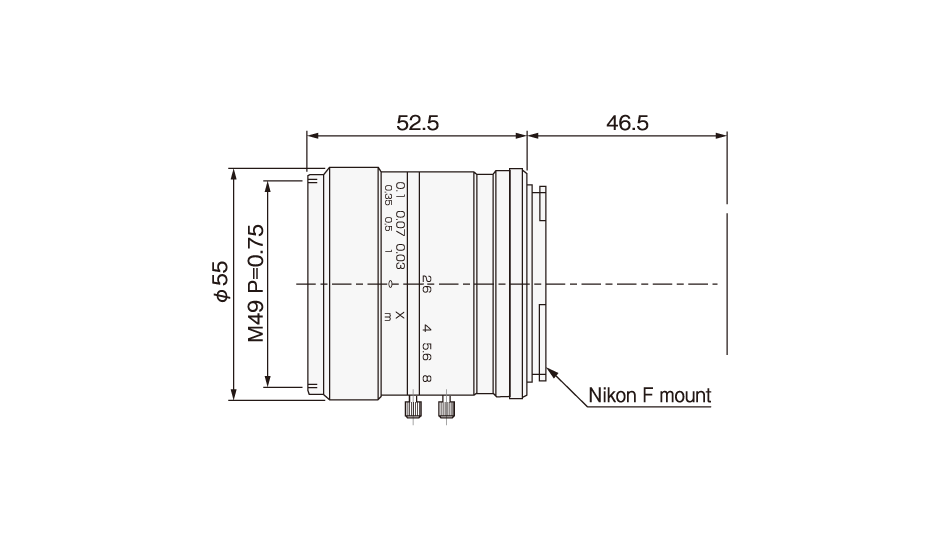

FV3526L-F 35mm 2.6 0.18m〜∞ 0.2x -0.42% φ36mm  F 14_01

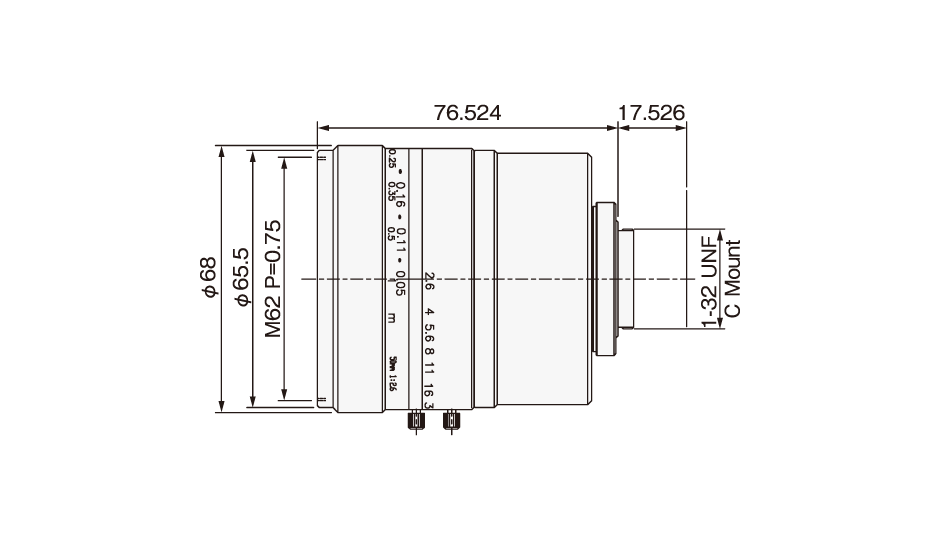

FV5026L-C 50mm 2.6 0.25m〜1m 0.22x -0.01% 4/3″(φ22.6mm)  C

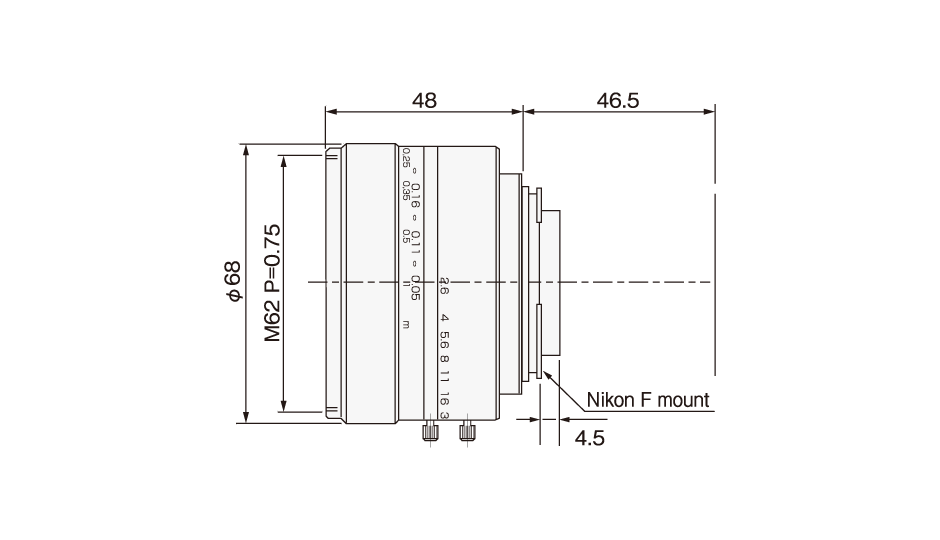

FV5026L-F 50mm 2.6 0.25m〜1m 0.22x -0.24% φ45mm  F 14_03

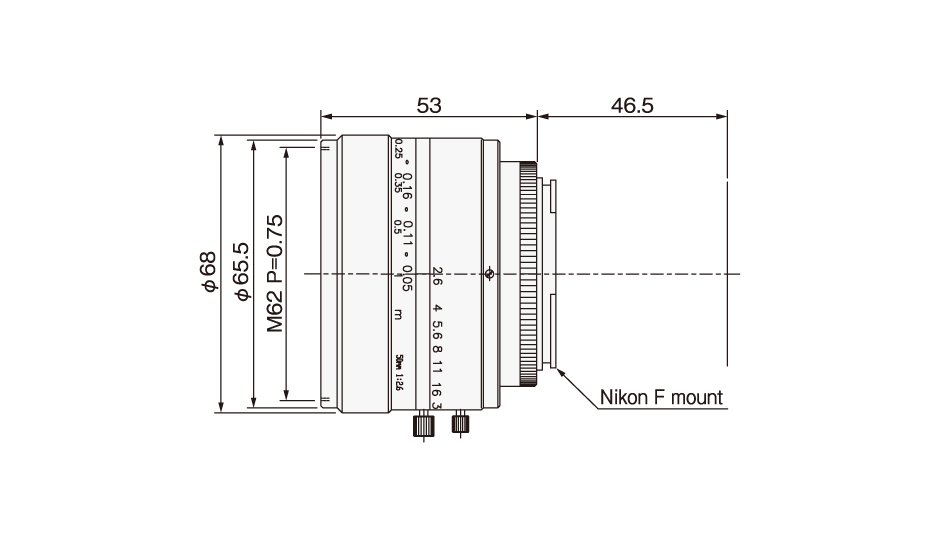

FV5026LⅡ-F 50mm 2.6 0.17m〜0.35m  0.32x -0.80% φ45mm  F 14_02

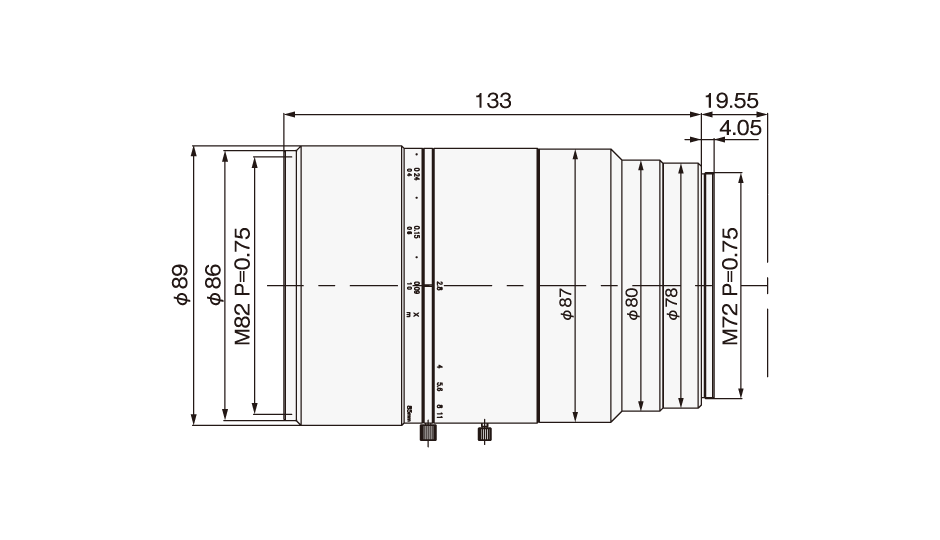

FV8528L-□ 85mm 2.8 0.25m〜1m 0.4x -0.18% φ62mm  F or M72 14_04

○기재 수치는 설계치입니다.





마운트 장착 사례
형명 적합 카메라 설치 형상 플랜지백
FV8528L-F F Mount Camera F Mount 46.5mm
FV8528L-N NED M72 (P=0.75) 31.8mm
FV8528L-M TELEDYNE DALSA/TAKEX M72 (P=0.75) 19.55mm
FV8528L-D TELEDYNE DALSA M72 (P=0.75) 12mm
FV8528L-VW VIEWORKS M72 (P=0.75) 10.2mm

○상기 이외의 마운트를 희망하시는 경우에도 커스텀 제작을 해 드립니다. 문의해 주십시오.
