MGTL-2
  • テレセントリックレンズ
  • MGTLシリーズ

5メガピクセルテレセントリックレンズ

微細な欠陥を検出する超高精細検査に性能を発揮

特徴

仕様

型名 倍率 有効
FNO
物体側
NA
WD OI 被写界
深度
分解能 TV
ディストーション
最大適合
カメラ
外観図
MGTL023H 0.23x 5.2 0.022 109mm 241mm 7.9mm 8.7μ 0.00% 2/3 20_01
MGTL03VM 0.3x 5.0 0.03 111mm 263mm 4.4mm 6.6μ -0.04% 2/3 20_02
MGTL0345VM 0.345x 4.9 0.035 111mm 267mm 3.3mm 5.5μ 0.00% 2/3 20_03
MGTL04VM 0.4x 5.0 0.04 109mm 275mm 2.5mm 4.9μ 0.00% 2/3 20_04

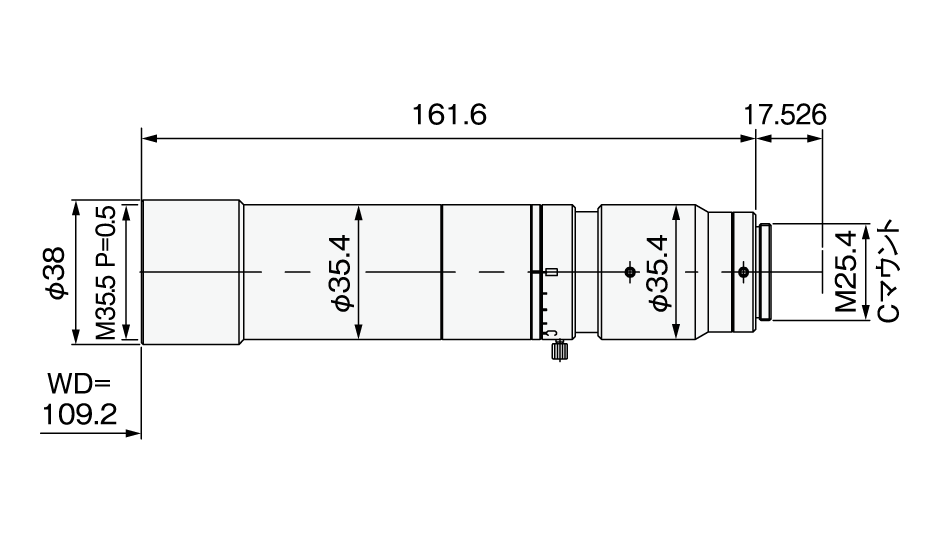

MGTL05VM 0.5x 4.7 0.05 109mm 288mm 1.5mm 3.8μ -0.03% 2/3 MGTL05VM
MGTL069VM 0.69x 6.6 0.052 109mm 307mm 1.1mm 3.9μ -0.04% 2/3 21_02
MGTL10V 1.0x 5.4 0.093 71mm 196mm 0.43mm 2.5μ 0.00% 1.1 21_03
MGTL03VMC 0.3x 5.0 0.03 111mm 267mm 4.4mm 6.6μ -0.04 2/3 21_04
MGTL0345VMC 0.345x 4.9 0.035 111mm 272mm 3.3mm 5.5μ 0.00% 2/3 21_05
MGTL04VMC 0.4x 5.0 0.04 109mm 280mm 2.5mm 4.9μ 0.00% 2/3 21_06
MGTL05VMC 0.5x 4.7 0.05 109mm 293mm 1.5mm 3.8μ -0.03% 2/3 21_07
MGTL069VMC 0.69x 6.6 0.052 109mm 312mm 1.1mm 3.9μ -0.04% 2/3 21_08
MGTL10VC 1.0x 5.4 0.093 71mm 200mm  0.43mm 2.5μ  0.00% 1.1 21_09

○記載数値は設計値です。 ○マウントはCマウント ○分解能は、MTFより算出しています。 ○被写界深度は、1/2型カメラ水平320TV本解像レベルを想定した計算値(最小錯乱円40μm)
