TL-WD110
  • テレセントリックレンズ
  • TLシリーズ

WD110組込タイプ
テレセントリックレンズ

使い易いWD110mmのテレセントリックレンズ
ワークが長く、また小型のためカスタム光学系に最適

特徴

仕様

型名 倍率 有効
FNO
物体側
NA
WD OI 被写界
深度
分解能 TV
ディストーション
最大適合
カメラ

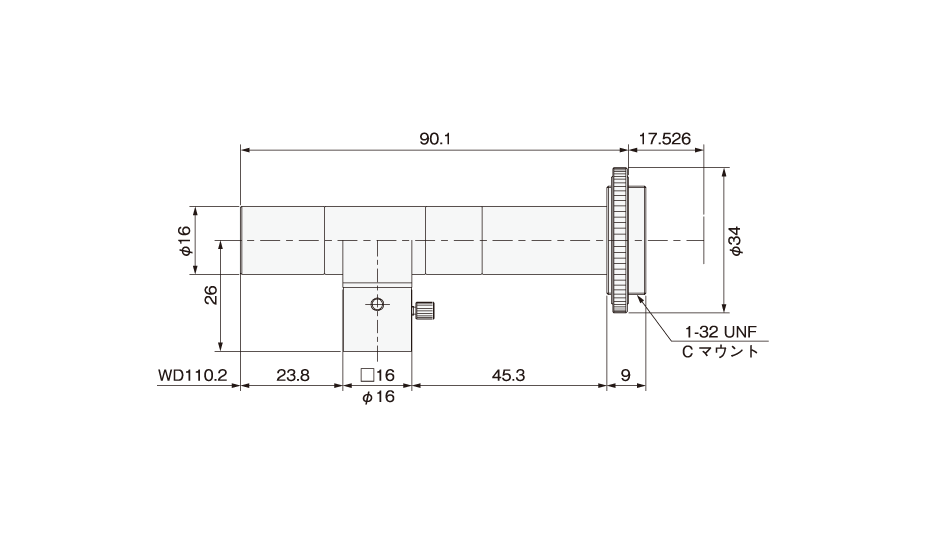

外観図
TL08-110R 0.8x 16.7 0.024 111mm 240mm 2.09mm 14μ 0.00% 1/1.8 34_1
TL10-110R 1x 20.9 0.024 110mm 240mm 1.67mm 14μ 0.00% 1/1.8 34_2
TL20-110R 2x 33.45 0.03 110mm 218mm 0.67mm 11.2μ -0.03% 1/2 34_3
TL08C-110R 0.8x 16.7 0.024 111mm 240mm 2.09mm 14μ 0.00% 1/1.8 34_4
TL10C-110R 1x 20.9 0.024 110mm 240mm 1.67mm 14μ 0.00% 1/1.8 34_5
TL20C-110R 2x 33.45 0.03 110mm 218mm 0.67mm 11.2μ -0.03% 1/2 34_6
TL30C-110 3x 30.4 0.049 110mm 218mm 0.27mm 6.8μ 0.06% 2/3 34_7
TL40C-110R 4x 44.4 0.045 110mm 210mm 0.22mm 7.5μ 0.00% 1/1.8 34_8
TL60C-110R 6x 66.7 0.045 110mm 232mm 0.15mm 7.5μ 0.00% 1/1.8 34_9
TL80C-110R 8x 88.9 0.045 110mm 255mm 0.11mm 7.5μ 0.00% 1/1.8 34_10

○記載数値は設計値です。 ○分解能は、波長550nmでの理論分解能 ○被写界深度は、1/2CCD水平320TV本解像レベルを想定した計算値(最小錯乱円40μm)
