WD110 高NA高分辨率远心镜头

最配合高像素摄像机
不仅是小型设计,而且优于耐震性

特点

MSL14□系列

专用FT系列远心镜头
□= 光源颜色R=红色G=绿色B=蓝色W=白色

紧凑型同轴光源

规格

型号 倍率 有效FNO 物体側
NA
WD OI 被写界深度 分解能 TV畸变率 最大适合
摄像机
外观图
FT05-110 0.5x 9.6 0.026 110mm 254.7mm 3.1mm 12.9μ 0.00% 2/3” en_30_01
FT08-110 0.8x 11.1 0.036 110mm 235.5mm 1.4mm 9.3μ 0.01% 2/3” en_30_02
FT10-110 1.0x 11.1 0.045 110mm 248.3mm 0.9mm 7.5μ 0.00% 2/3” en_30_03
FT15-110 1.5x 11.9 0.063 110mm 249.4mm 0.4mm 5.3μ 0.00% 2/3” en_30_04
FT20-110 2.0× 13.5 0.074 110mm 250.9mm 0.3mm 4.5μ 0.00% 2/3” en_30_05

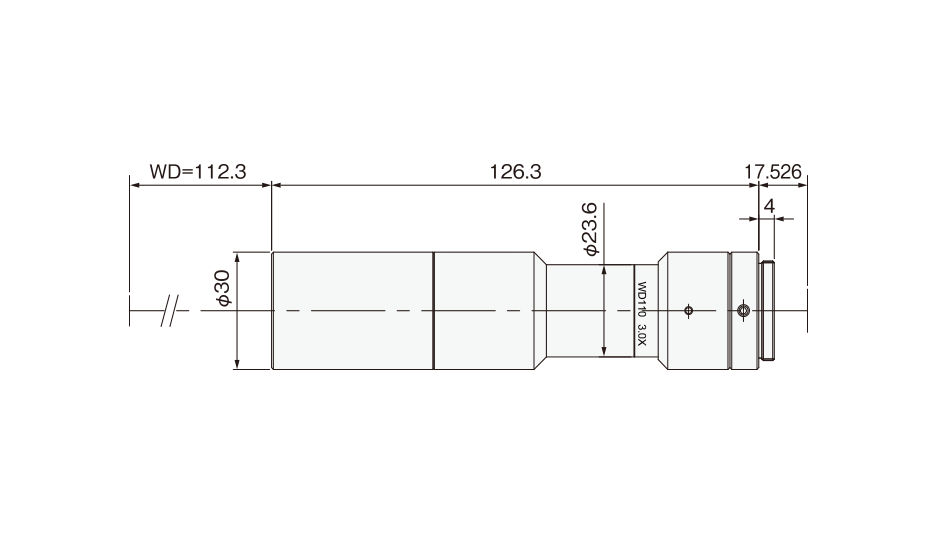

FT30-110R 3.0× 17.2 0.087 112mm 256.1mm 0.15mm 3.9μ 0.00% 2/3” FT30-110R
FT40-110R 4.0x 22.0 0.091 112mm 260.0mm 0.11mm 3.7μ 0.00% 2/3” FT40_110e
FT60-110R 6.0x 33.0 0.091 112mm 270.4mm 0.07mm 3.7μ 0.00% 2/3” FT60_110R
FT05C-110 0.5x 9.6 0.026 110mm 254.7mm 3.1mm 12.9μ 0.00% 2/3” FT05C-110
FT08C-110 0.8x 11.1 0.036 110mm 235.5mm 1.4mm 9.3μ 0.01% 2/3” en_30_09
FT10C-110 1.0x 11.1 0.045 110mm 248.3mm 0.9mm 7.5μ 0.00% 2/3” en_30_10
FT15C-110 1.5x 11.9 0.063 110mm 249.4mm 0.4mm 5.3μ 0.00% 2/3” en_30_11
FT20C-110 2.0x 13.5 0.074 110mm 250.9mm 0.3mm 4.5μ 0.00% 2/3” en_30_12
FT30C-110R 3.0x 17.2 0.087 112mm 256.1mm 0.15mm 3.9μ 0.00% 2/3” FT30C-110R
FT40C-110R 4.0x 22.0 0.091 112mm 260.0mm 0.11mm 3.7μ 0.00% 2/3” FT40C_110R_e
FT60C-110R 6.0x 33.0 0.091 112mm 270.4mm 0.07mm 3.7μ 0.00% 2/3” FT60C_110R

○记载数值为设计值。 ○接口是C接口 ○关于分解能,根据波长550nm的理论分解能。 ○景深假设1/2型相机320TV线的分辨水平计算值(最少弥散圆40μm)
