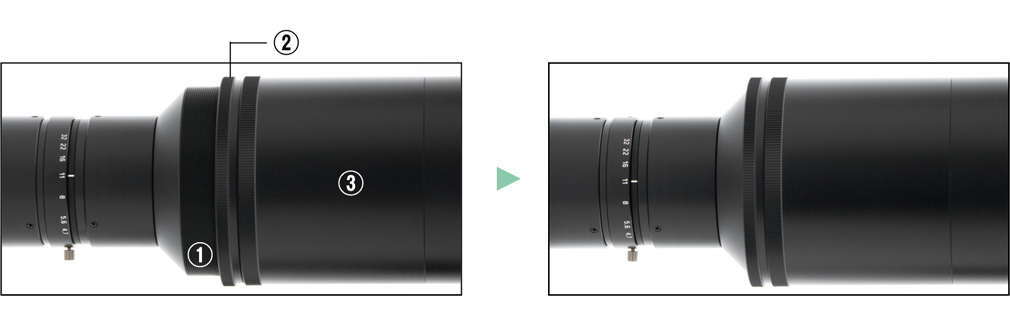

● 支架镜筒由①、②、③这3个部分构成。
● 持续推进时，倍率提高；回缩时，倍率下降。
● ①上有外螺纹，③上有内螺纹，通过②上的锁紧环按照与③的螺纹相反的方向进行拧紧固定。
| 型号 | 倍率 | ∞FNO | 有效F值 | WD | OI | 最大对应传感器尺寸 | 外观图 |
|---|---|---|---|---|---|---|---|
| XLS03 | 0.3x | 4.7 | 6.0 | 477mm | 666mm | φ90mm |  |
| XLS05 | 0.5x | 4.7 | 7.0 | 324mm | 540mm | φ90mm |  |
| XLS075 | 0.75x | 4.7 | 8.1 | 246mm | 491mm | φ90mm |  |
| XLS10 | 1.0x | 4.7 | 9.0 | 197mm | 465mm | φ90mm |  |
| XLS14 | 1.4x | 4.7 | 11.4 | 170mm | 494mm | φ90mm |  |
| XLS20 | 2.0x | 4.7 | 14.5 | 146mm | 540mm | φ90mm |  |
○记载数值为设计值。
| 接口形式 | ||||
|---|---|---|---|---|
| 型号 | 配合摄像机 | 接口尺寸 | 法兰后焦 | 外观图 |
| XLS□□□-F | F Mount Camera | F Mount | 46.5mm |  |
| XLS□□□-E | TELEDYNE e2V | M95（P=1） | 9.4mm |  |
| XLS□□□-DX | TELEDYNE DALSA | M90（P=1） | 12mm |  |
| XLS□□□-Q | NED | M84.5（P=0.5） | 41mm |  |
| XLS□□□-N | NED | M72（P=0.75） | 31.8mm |  |
| XLS□□□-M | TELEDYNE DALSA／TAKEX | M72（P=0.75） | 19.55mm |  |
| XLS□□□-D | TELEDYNE DALSA | M72（P=0.75） | 12mm | |
| XLS□□□-VW | VIEWORKS | M72（P= 0.75） | 10.2mm |  |
○使用上面接口，能得到基本倍率前后0.05倍的倍率范围 ○TAKEX公司「TLC-7500CLD」（FB 28.8mm）能用XLS□□□-N接口。这不能得到基本倍率前后0.05倍的倍率范围 ○希望上述以外的接口，请联系我公司
