• TELEZENTRISCHES OBJEKTIV
  • FT Serie

WD110mm, hohe Auflösung
Telezentrisches Objektiv

Ideal zur Kombination mit High-Pixel-Kameras　
Kompakt und vibrationsbeständig

MERKMALE

MSL14 □-Serie (empfohlene Spotbeleuchtung)

Telezentrisches 5-Megapixel-, 2/3-Zoll-Objektiv: Optimales Belichtungskonzept für die FT-Serie
* Das □ in der Modellnummer enthält die Emissionsfarbe (R = Rot, G = Grün, B = Blau, W = Weiß).

Kleine LED-Spotbeleuchtung

SPEZIFIKATION

Modellname Vergrößerung Effektive F-Zahl Objektseite NA WD OI Schärfentiefe Auflösungsvermögen TV-Verzeichnung Maximal kompatible Kamera

Anschluss

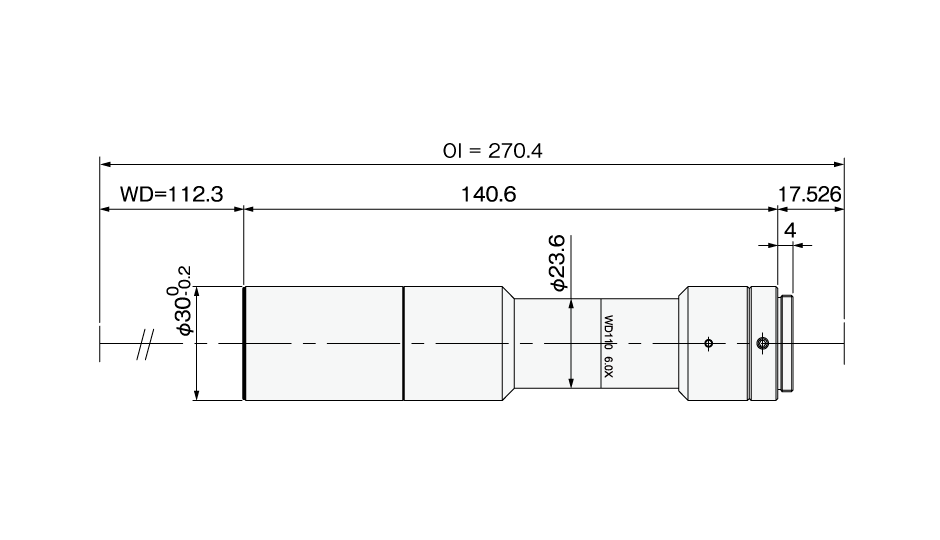

Ansicht von außen
FT05-110 0.5x 9.6 0.026 110mm 254.7mm 3.1mm 12.9μ 0.00% 2/3” C
FT08-110 0.8x 11.1 0.036 110mm 235.5mm 1.4mm 9.3μ 0.01% 2/3” C
FT10-110 1.0x 11.1 0.045 110mm 248.3mm 0.9mm 7.5μ 0.00% 2/3” C
FT15-110 1.5x 11.9 0.063 110mm 249.4mm 0.4mm 5.3μ 0.00% 2/3” C
FT20-110 2.0x 13.5 0.074 110mm 250.9mm 0.3mm 4.5μ 0.00% 2/3” C
FT30-110R 3.0x 17.2 0.087 112mm 256.1mm 0.15mm 3.9μ 0.00% 2/3” C
FT40-110R 4.0x 22.0 0.091 112mm 260.0mm 0.11mm 3.7μ 0.00% 2/3” C
FT60-110R 6.0x 33.0 0.091 112mm 270.4mm 0.07mm 3.7μ 0.00% 2/3” C
FT05C-110 0.5x 9.6 0.026 110mm 254.7mm 3.1mm 12.9μ 0.00% 2/3” C
FT08C-110 0.8x 11.1 0.036 110mm 235.5mm 1.4mm 9.3μ 0.01% 2/3” C
FT10C-110 1.0x 11.1 0.045 110mm 248.3mm 0.9mm 7.5μ 0.00% 2/3” C
FT15C-110 1.5x 11.9 0.063 110mm 249.4mm 0.4mm 5.3μ 0.00% 2/3” C
FT20C-110 2.0x 13.5 0.074 110mm 250.9mm 0.3mm 4.5μ 0.00% 2/3” C
FT30C-110R 3.0x 17.2 0.087 112mm 256.1mm 0.15mm 3.9μ 0.00% 2/3” C
FT40C-110R 4.0x 22.0 0.091 112mm 260.0mm 0.11mm 3.7μ 0.00% 2/3” C
FT60C-110R 6.0x 33.0 0.091 112mm 270.4mm 0.07mm 3.7μ 0.00% 2/3” C

○Die aufgeführten Werte sind Konstruktionswerte.
○Das Auflösungsvermögen ist das theoretische Auflösungsvermögen bei einer Wellenlänge von 550nm
○Die Schärfentiefe ist ein berechneter Wert unter Verwendung eines zulässigen Zerstreuungskreises von 40μm
