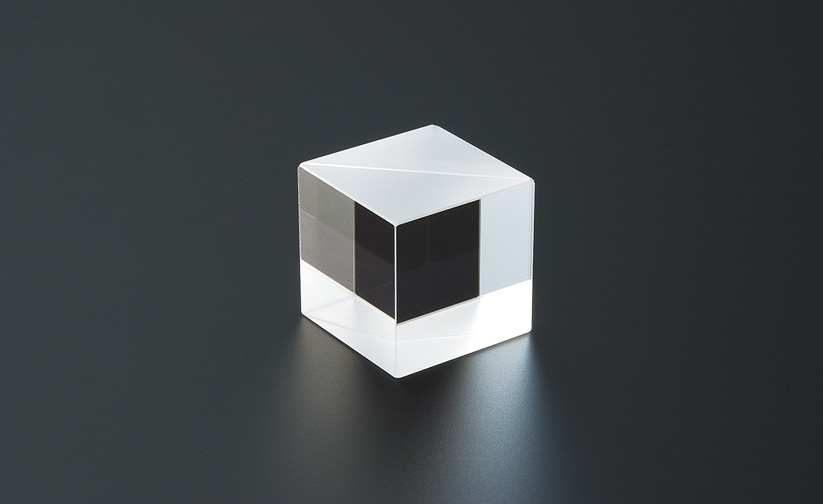

| 빔스플리터 | |||
|---|---|---|---|
 |
사용 파장 | 400nm-700nm | |
| 코트 | 사면：유전체 다층막 코트 측면：AR 멀티 코트 |
||
| 분광비(%) | T：R ＝ 50：50 | ||
| 면 정밀도 | λ／4 | ||
| 각도 | ±3분 | ||
| 치수공차 | +0.1／-0.3mm | ||
| 재질 | BK-7 | ||
| 형명 | 치수(㎜) | 형명 | 치수(㎜) |
|---|---|---|---|
| BS-10 | 10×10×10 | BS-20 | 20×20×20 |
| BS-15 | 15×15×15 | BS-25 | 25×25×25 |
| 편광 빔스플리터 | |||
|---|---|---|---|
 |
사용파장 | 450nm-650nm | |
| 코트 |
사면：편광 유도체 다층막 코트 측면：AR 멀티 코트 |
||
| 분광비(%) | Tp ＞ 95 Rs ＞ 95 | ||
| 면 정밀도 | λ／4 | ||
| 각도 | ±3분 | ||
| 치수공차 | +0.1／-0.3mm | ||
| 재질 | BK-7 | ||
| 형명 | 치수(㎜) | 형명 | 치수(㎜) |
|---|---|---|---|
| BSP-03 | 3×3×3 | BSP-08 | 8×8×8 |
| BSP-05 | 5×5×5 | BSP-10 | 10×10×10 |
| 하프 미러 | |||
|---|---|---|---|
 |
코트 | 표면：유전체 다층막 코트 이면：AR 멀티 코트 |
|
| 분광비(%) | T：R ＝ 50：50 | ||
| 면 정밀도 | λ〜3λ | ||
| 평행도 | 1분이내 | ||
| 입사각 | 45° | ||
| 재질 | 크라운 | ||
| 형명 | 치수(㎜) | 두께(㎜) | 형명 | 치수(㎜) | 두께(㎜) |
|---|---|---|---|---|---|
| HM-30-1 | 30×30 | 1 | HM-30-2 | 30×30 | 2 |
| HM-50-1 | 50×50 | 1 | HM-50-2 | 50×50 | 2 |
| HM-100-1 | 100×100 | 1 | HM-100-2 | 100×100 | 2 |
| 알루미늄 평면 미러 | |||
|---|---|---|---|
 |
코트 | 알루미늄＋Sio | |
| 면 정밀도 | λ | ||
| 치수공차 | +0／-0.2mm | ||
| 재질 | 크라운 | ||
| 형명 | 치수(㎜) | 두께(㎜) | 형명 | 치수(㎜) | 두께(㎜) |
|---|---|---|---|---|---|
| AM-5 | 5×5 | 1 | AM-50 | 50×50 | 3 |
| AM-10 | 10×10 | 1 | AM-100 | 100×100 | 3 |
| AM-30 | 30×30 | 2 |
| 직각 프리즘 | |||
|---|---|---|---|
 |
코트 |
경사면：알루미늄 코트 직각면：AR 멀티 코트 |
|
| 면 정밀도 | λ／2 | ||
| 직각도 | ±3분 | ||
| 치수공차 | +0／-0.2mm | ||
| 재질 | BK-7 | ||
| 형명 | 치수(㎜) | 형명 | 치수(㎜) |
|---|---|---|---|
| TP-5 | 5×5×5 | TP-25 | 25×25×25 |
| TP-10 | 10×10×10 | TP-30 | 30×30×30 |
| TP-15 | 15×15×15 | TP-40 | 40×40×40 |
| TP-20 | 20×20×20 | TP-50 | 50×50×50 |
| 펜타프리즘 | |||
|---|---|---|---|
 |
코트 | 2면：AR 멀티 코트 2면：알루미늄 코트(흑도장 포함) |
|
| 면 정밀도 | λ／2 | ||
| 각도공차 | ±3분 | ||
| 치수공차 | ±0.2mm | ||
| 재질 | BK-7 | ||
| 형명 | 치수 | 형명 | 치수 |
|---|---|---|---|
| PP-5 | 5×5×5 | PP-20 | 20×20×20 |
| PP-10 | 10×10×10 | PP-25 | 25×25×25 |
| PP-15 | 15×15×15 | PP-30 | 30×30×30 |
