● 마운트 경통은 ①, ②, ③의 3부분으로 구성되어 있습니다.
● 풀면 배율이 오르고, 당기면 내려갑니다.
● ①에 수나사, ③에 암나사가 체결되어 있고, ②의 잠금 링으로 ③에 역나사에 체결하여 고정합니다.
| 형명 | 배율 | ∞FNO | 유효 FNO | WD | OI | 이미지 서클 | 외관도 |
|---|---|---|---|---|---|---|---|

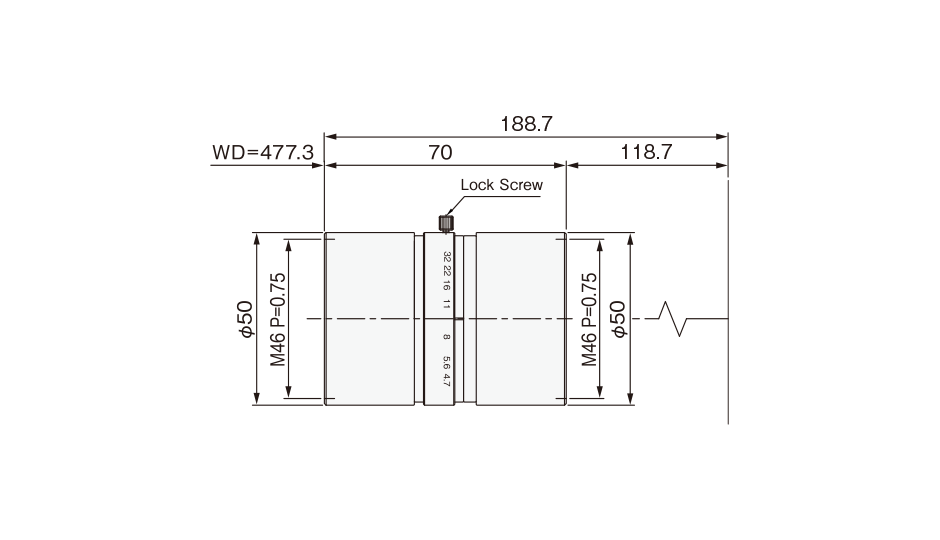

| XLS03 | 0.3x | 4.7 | 6.0 | 477mm | 666mm | φ90mm |  |
| XLS05 | 0.5x | 4.7 | 7.0 | 324mm | 540mm | φ90mm |  |
| XLS075 | 0.75x | 4.7 | 8.1 | 246mm | 491mm | φ90mm |  |
| XLS10 | 1.0x | 4.7 | 9.0 | 197mm | 465mm | φ90mm |  |
| XLS14 | 1.4x | 4.7 | 11.4 | 170mm | 494mm | φ90mm |  |
| XLS20 | 2.0x | 4.7 | 14.5 | 146mm | 540mm | φ90mm |  |
○기재 수치는 설계치입니다.
| 마운트 장착 사례 | ||||
|---|---|---|---|---|
| 형명 | 적합 카메라 | 설치 형상 | 플랜지백 | 외관도 |
| XLS□□□-F | F Mount Camera | F Mount | 46.5mm |  |
| XLS□□□-E | TELEDYNE e2V | M95（P=1） | 9.4mm |  |
| XLS□□□-DX | TELEDYNE DALSA | M90（P=1） | 12mm |  |
| XLS□□□-Q | NED | M84.5（P=0.5） | 41mm |  |
| XLS□□□-N | NED | M72（P=0.75） | 31.8mm |  |
| XLS□□□-M | TELEDYNE DALSA／TAKEX | M72（P=0.75） | 19.55mm | |
| XLS□□□-D | TELEDYNE DALSA | M72（P=0.75） | 12mm | |
| XLS□□□-VW | VIEWORKS | M72（P= 0.75） | 10.2mm |  |
○상기 마운트에 의해 기준 배율을 중심으로 ±0.05배의 배율 범위를 얻을 수 있습니다. ○TAKEX제 「TLC-7500 CLD」(플랜지백 28.8㎜)는 XLS□□□-N의 마운트를 사용할 수 있습니다. 이 경우, 기준 배율로부터의 가동 배율 범위는 ±0.05배가 되지 않습니다. ○상기 이외의 마운트를 희망하시는 경우에도 커스텀 제작을 해 드립니다. 문의해 주십시오.
