텔레센트릭 렌즈

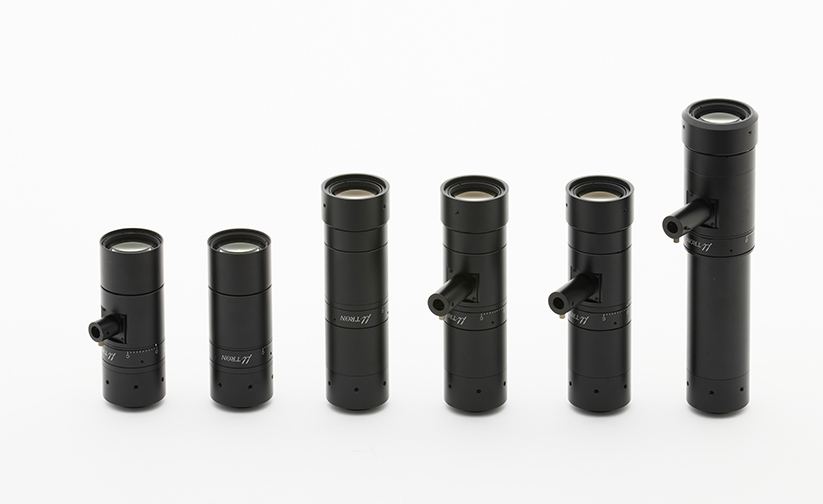

FTV시리즈

25메가픽셀 1.1형 고해상도 텔레센트릭 렌즈
WD 150mm 시리즈 0.5x~6.0x

1.1 형·1형 카메라와 조합 시 광시야를 고분해능으로 일괄 촬상

1.1형(25MP, 2.5 μm/Pixel) 카메라의 성능을 충분히 이끌어내는 분해 성능
0.5x~2.0x는 가변 조리개 장착 피사계 심도, 대비 조정 가능

FTV 시리즈의 시야 비교 화상

광학 배율 1x
2/3형 5MP 카메라와 시야 비교 화상
같은 분해 능력(3.45μm)을 유지하면서 1.1형 12MP 카메라와
FTV 시리즈의 조합으로 약 1.7배의 시야를 촬영 가능

2/3”　5MP

1.1″　12MP

MSL22□Series(LED Spotlight)

Design for FTV series, Telecentric Lens for 25 Mega Pixel
□= light color（R=RED、G=GREEN、B=BLUE、W=WHITE）

형명	배율	유효 FNO	물체측 NA	WD	OI	피사계 심도	분해능	TV 디스토션	최대 적합 카메라	마운트	설계도
FTV05 -150	0.5x	6.3	0.040	152.6mm	294.1mm	2mm	8.4μ	0.00％	1.1”	C
FTV07 -150	0.7x	9.0	0.039	151.1mm	292.2mm	1.47mm	8.6μ	0.00％	1.1”	C
FTV08 -150	0.8x	8.1	0.050	151.1mm	296.8mm	1.01mm	6.8μ	0.00％	1.1”	C
FTV10 -150	1.0x	9.1	0.055	151.9mm	298.8mm	0.73mm	6.1μ	0.00％	1.1”	C
FTV15 -150	1.5×	11.8	0.064	150.7mm	316.3mm	0.42mm	5.3μ	0.00％	1.1”	C
FTV20 -150	2.0×	13.5	0.074	150.7mm	339.6mm	0.27mm	4.5μ	0.00％	1.1”	C
FTV30 -150	3.0×	17.4	0.086	150.1mm	350.2mm	0.16mm	3.9μ	0.00％	1.1”	C
FTV40 -150	4.0×	22.0	0.091	150.1mm	354.8mm	0.11mm	3.7μ	0.00％	1.1”	C
FTV60 -150	6.0×	33.0	0.091	150.1mm	365.9mm	0.07mm	3.7μ	0.01％	1.1”	C
FTV05C -150	0.5x	6.3	0.040	152.6mm	294.1mm	2mm	8.4μ	0.00％	1.1”	C
FTV07C -150	0.7x	9.0	0.039	151.1mm	292.2mm	1.47mm	8.6μ	0.00％	1.1”	C
FTV08C -150	0.8x	8.1	0.050	151.1mm	296.8mm	1.01mm	6.8μ	0.00％	1.1”	C
FTV10C -150	1.0x	9.1	0.055	151.9mm	298.8mm	0.73mm	6.1μ	0.00％	1.1”	C
FTV15C -150	1.5×	11.8	0.064	150.7mm	316.3mm	0.42mm	5.3μ	0.00％	1.1”	C
FTV20C -150	2.0×	13.5	0.074	150.7mm	339.6mm	0.27mm	4.5μ	0.00％	1.1”	C
FTV30C -150	3.0×	17.4	0.086	150.1mm	350.2mm	0.16mm	3.9μ	0.00％	1.1”	C
FTV40C -150	4.0×	22.0	0.091	150.1mm	354.8mm	0.11mm	3.7μ	0.00％	1.1”	C
FTV60C -150	6.0×	33.0	0.091	150.1mm	365.9mm	0.07mm	3.7μ	0.01％	1.1”	C

○기재 수치는 설계치입니다.○분해능은 파장 550nm에서의 이론 분해능 ○피사계 심도는 허용 착란원 40μm로 산출한 계산치○1.5x, 2.0x은 가변 조리개형 피사계 심도, 콘트라스트 조절 가능.

NEW
MYHA150-VR

SWIR 150W Halogen Light Source

Wave length：400nm～1700nm（Peak Wave length：1000nm）
Irradiation in the NIR is supported by 150W halogen lamp
Filter attachment / detachment mechanism Possible to select wavelength by bandpass filte
Light guide for Spot / Ring / Line are available

Model	Wavelength	Input Voltage	Light guide	Option
MYHA150-VR	400～1700nm	AC100V～240V	Heat resisting temperature	Output Control

NEW

LED Spotlight

Design for FTV-SW series
1050nm, 1100nm, and 1550nm are available
Irradiate wide range object with high brightness and high uniformity

Model	MSL22-1050SWH	MSL22-1100SW	MSL22-1450SW	MSL22-1550SW
Wavelength	1050nm	1100nm	1450nm	1550nm
