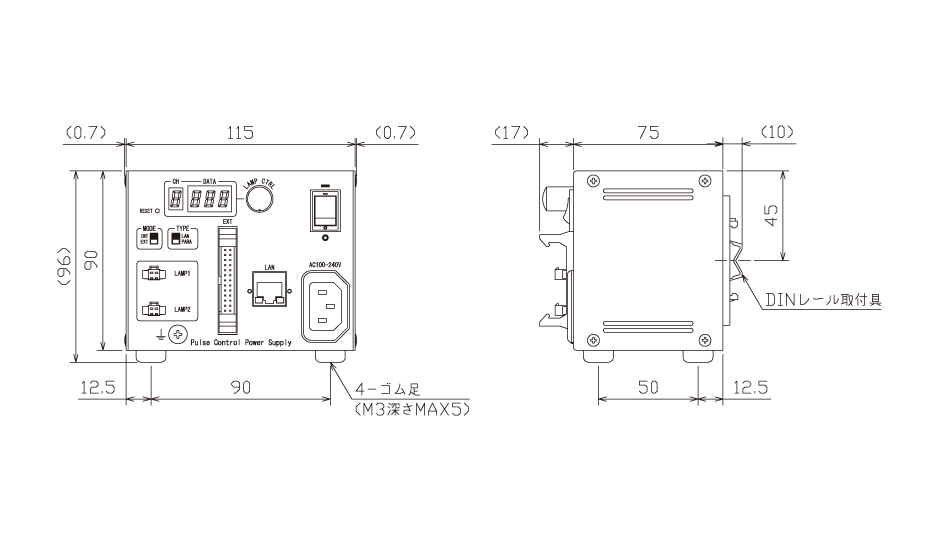

| 형명 | 입력전압 | 출력전압 | 용량(W) | CH수 | 질량(g) | 외형도 |
|---|---|---|---|---|---|---|
| MDGC-30M2-***** | AC100-240V | DC12V | 30 | 2CH | 700 |  |
| MDGC-30M4-***** | 4CH | 1000 |  |
|||
| MDGC-30M8-***** | 8CH | |||||
| MDGC-50M2-***** | 50 | 2CH | 1200 |  |
||
| MDGC-50M4-***** | 4CH | |||||
| MDGC-50M8-***** | 8CH | |||||
| MDGC-100M2-***** | 100 | 2CH | 1300 |  |
||
| MDGC-100M4-***** | 4CH | |||||
| MDGC-100M8-***** | 8CH | |||||
| MDGC-30M2-24-***** | DC24V | 30 | 2CH | 700 | |
|
| MDGC-30M4-24-***** | 4CH | 1000 | |
|||
| MDGC-30M8-24-***** | 8CH | |||||
| MDGC-50M2-24-***** | 50 | 2CH | 1200 | |
||
| MDGC-50M4-24-***** | 4CH | |||||
| MDGC-50M8-24-***** | 8CH | |||||
| MDGC-100M2-24-***** | 100 | 2CH | 1300 | |
||
| MDGC-100M4-24-***** | 4CH | |||||
| MDGC-100M8-24-***** | 8CH | |||||
| MDGC-50M2-24-*****-T | DC24V | 46 | 2CH | 700 |  |
|
| MDGC-150M4-24-*****-T | 144 | 4CH | 1000 |  |
||
| MDGC-150M8-24-*****-T | 8CH |
| 조광 방식 | 약 125kHz PWM 제어 |
|---|---|
| 외부 제어 | 외부 ON/OFF, 외부 조광 |
| 보호 기능 | 과전류 보호, FAN 이상 |
| 통신 프로토콜 | TCP/IP |
|---|---|
| 적합 규격 | IEEE802.3（10BASE-T）、IEEE802.3u（100BASE-TX） |
| 전송 속도 | 10Mbps（10BASE-T）、100Mbps（100BASE-TX） |
| 접속 포트 수 | 4개 포트 |
| 기능 | Auto MDI/MDIX、Auto Negotiation |
| 통신 프로토콜 | RS-232C/RS-485 |
|---|---|
| 보 레이트 | 19200bps |
| 데이터 | 8bit |
| 패리티 비트 | 짝수 패리티 |
| 정지 비트 | 1bit |
○형식의*****에는 외부 제어 타입의 기호가 들어갑니다.
·TP/PI：LAN통신/8bit 패러렐 통신 변환 타입
·S2/PI：RS-232 C통신/8bit 패러렐 통신 변환 타입
·S4/VI：RS-485통신/아날로그 0-5V 변환 타입
○CH 수에 따라 외형도와 조명 접속 커넥터의 수가 다릅니다.
○DC24V 출력 사양은 외형도와 접속 커넥터의 형상이 다릅니다.
○외부 제어 케이블에 대해서는 외부 제어 케이블을 참조해 주십시오.
