MGTL-3
  • テレセントリックレンズ
  • MGTLシリーズ

メガピクセルテレセントリックレンズ

100万画素以上のCCDに対応する解像力

特徴

仕様

型名 倍率 有効
FNO
物体側
NA
WD OI 被写界深度 分解能 TV
ディストーション
最大適合
カメラ
外観図
MGTL014 0.14x 4.0 0.017 108mm 231mm 32.7mm 19.7μ 0.02% 1/2 23_01
MGTL019 0.19x  4.0 0.024 108mm 236mm 17.7mm 14.0μ 0.01% 2/3 23_02

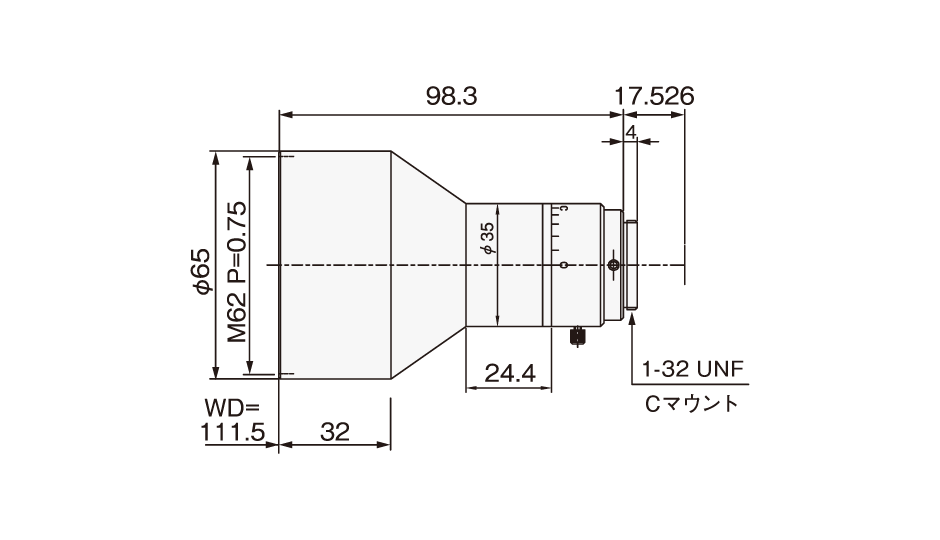

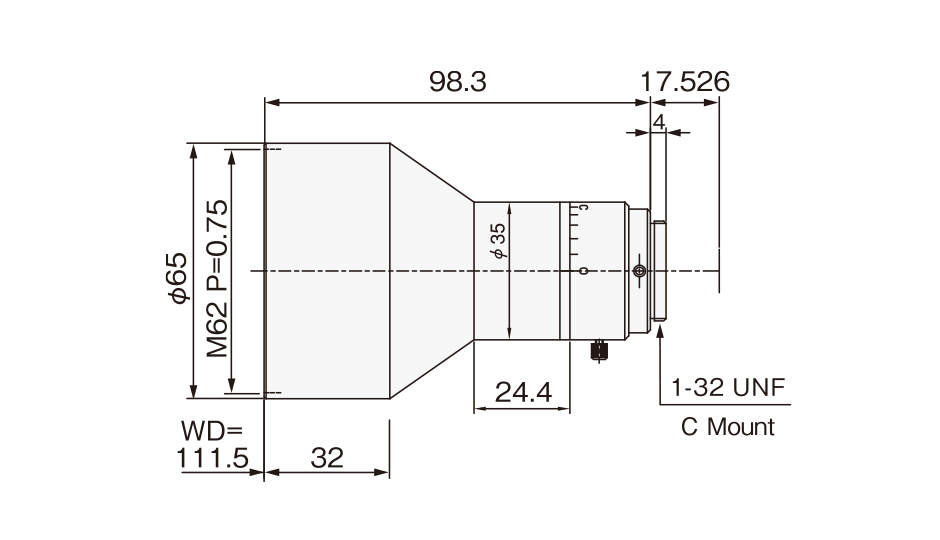

MGTL023 0.23x 5.5 0.021 111mm 227mm 12mm 16.0μ 0.01% 2/3 23_03
MGTL0275 0.275x  7.62 0.018 110mm 234mm 8.1mm 18.6μ 0.00% 2/3 23_04
MGTL03 0.3x 7.0 0.021 110mm  233mm 6.2mm 16.0μ  0.05% 2/3 23_05
MGTL04 0.4x 9.2 0.022 110mm 239mm 4.6mm 15.2μ 0.00% 2/3 23_06

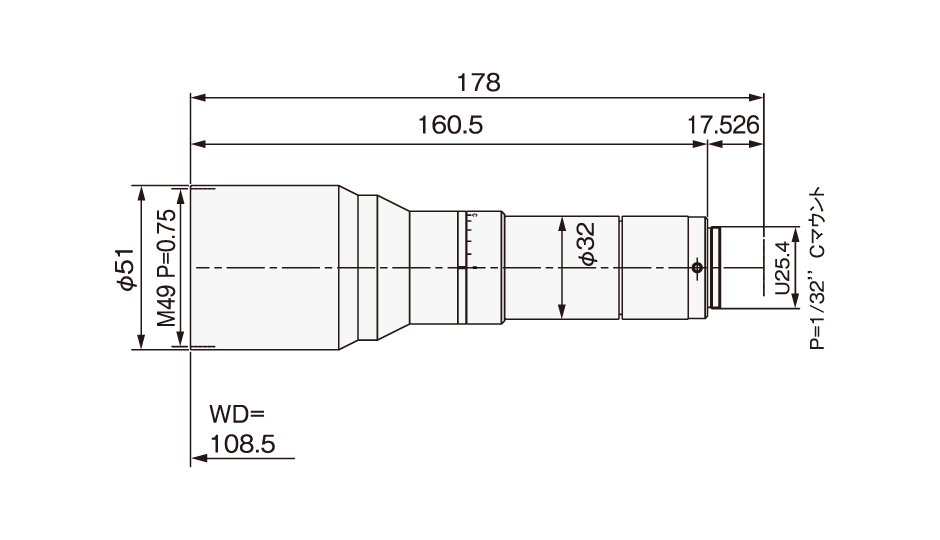

MGTL05-1.1 0.5x 6.37 0.039 108mm 286mm 2mm  8.6μ 0.00% 1.1 23_07

○記載数値は設計値です。 ○マウントはCマウント ○分解能は、波長550nmでの理論分解能 ○被写界深度は、1/2型カメラ水平320TV本解像レベルを想定した計算値(最小錯乱円40μm) ○MGTL014、019、023は有効Fナンバー8の時の被写界深度です。
