• テレセントリックレンズ
  • MGTL-V シリーズ

1型/1.1型 低倍率テレセントリックレンズ

100mm以上の大型ワークを1カメラ撮像・計測可能

特徴

仕様

型名 倍率

有効FNO

物体側NA

WD

OI

被写界深度

分解能

TVディストーション

イメージサークル

マウント

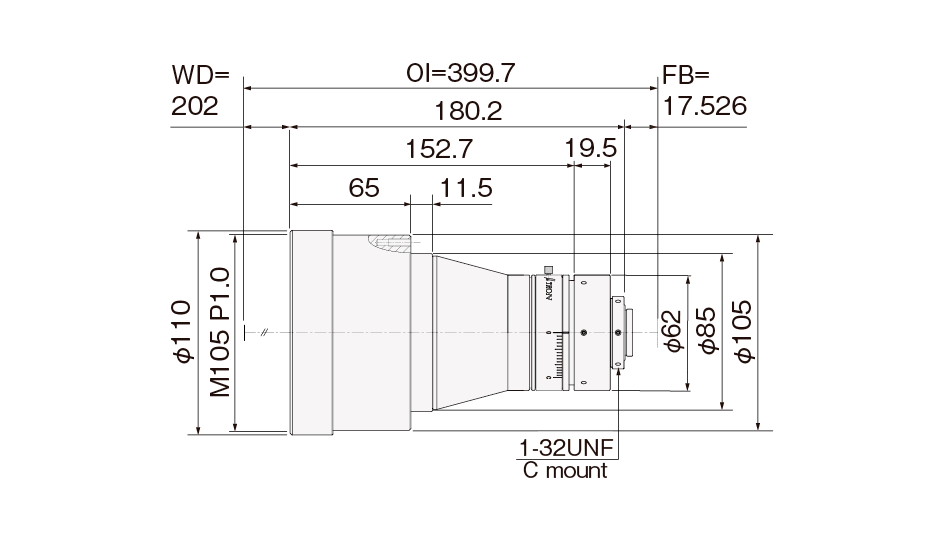

外観図
MGTL012V 0.12x

6.0

0.010 202mm

451.9mm

33mm 34μ

0.03%

φ16 mm C
MGTL015V 0.15x

0.013

406.7mm

21mm

27μ 0.01%

φ16 mm

MGTL02V 0.2x 0.017 399.7mm 12mm 20μ

0.00%

φ16 mm
MGTL0132V 0.132x

0.011

457.4mm 27.6mm 31μ

0.03%

φ18.1 mm

MGTL0164V 0.164x 0.014 411.3mm 18mm 25μ 0.00%

φ18.1 mm

MGTL022V 0.22x 0.018 406.7mm

9.9mm

18μ

0.00%

φ18.1 mm

○記載数値は設計値です。 ○分解能は波長550nmでの理論分解能 ※被写界深度は、許容錯乱円40μmにて算出した計算値

  • NEW
  • FG-Lシリーズ

ラージフォーマット低倍率テレセントリックレンズ用フランジアダプター

広視野撮像テレセントリックレンズ用フランジアダプター

特徴

仕様

型名 適合レンズ
FG01L MGTL0132V MGTL012V
FG02L MGTL0164V MGTL015V
FG04L MGTL022V MGTL02V

○付属品:六角穴付きボルト4×16(8本)
