• テレセントリックレンズ

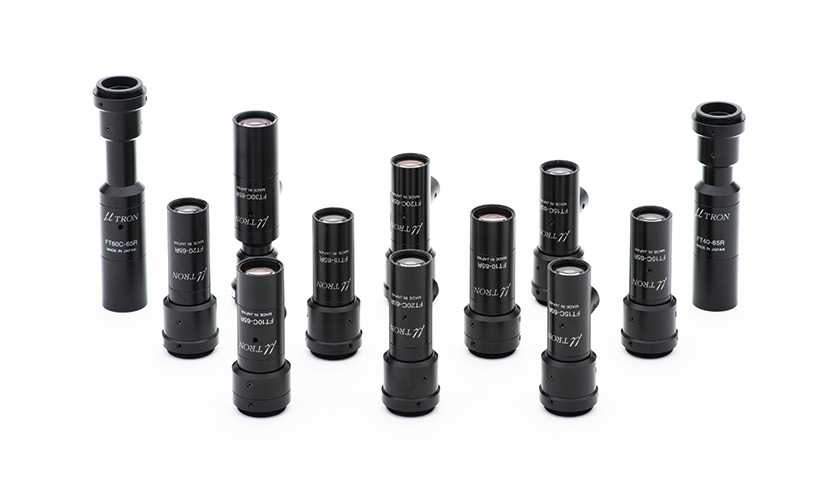

  • FTシリーズ

WD65mm ハイレゾリューション
テレセントリックレンズ

高画素カメラとの組み合わせに最適
コンパクト且つ耐震性にも優位

特徴

MLS14□シリーズ

2-5メガピクセル対応テレセントリックレンズ : FTシリーズに最適な照明設計
※型式の□には発光色(R=赤、G=緑、B=青、W=白)が入ります。

小型LEDスポット照明

仕様

型名 倍率 有効
FNO
物体側
NA
WD OI 被写界深度 分解能 TV
ディストーション
最大適合
カメラ

マウント

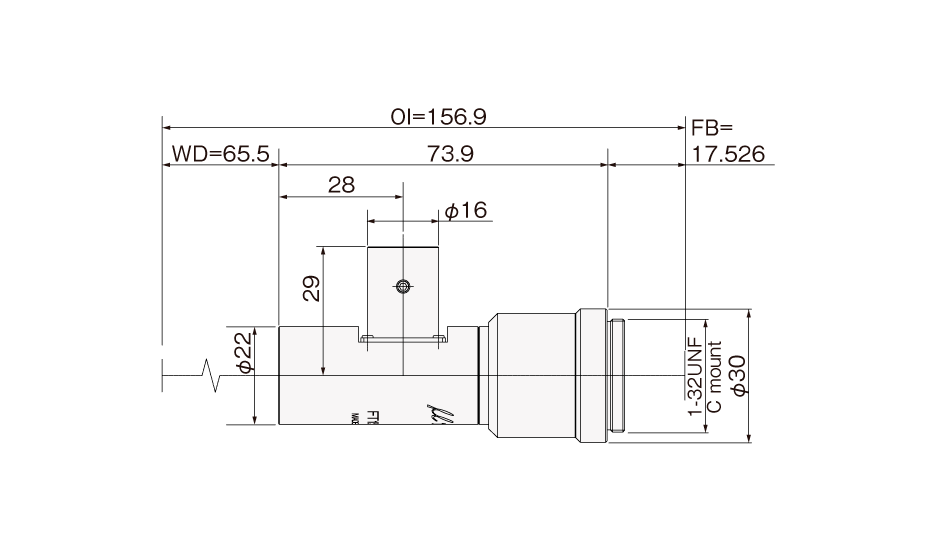

外観図
FT05-65R 0.5x 9.1 0.028 66mm 169.6mm 2.91mm 12.2μ 0.00% 2/3”

C

FT08-65R 0.8x 9.5 0.042 65.8mm 150.3mm 1.19mm 8.0μ 0.00% 2/3”

C

FT10-65R 1.0x 9.7 0.052 65.8mm 157.7mm 0.78mm 6.5μ 0.00% 2/3”

C

FT15-65R 1.5x 10.6 0.071 65.5mm 156.9mm 0.38mm 4.7μ 0.00% 2/3”

C

FT20-65R 2.0x 12.5 0.08 65.5mm 161.8mm 0.25mm 4.2μ 0.00% 2/3”

C

FT30-65R 3.0x 12.5 0.12 65mm 186.2mm 0.11mm 2.8μ -0.01% 2/3”

C

FT40-65R 4.0x 16 0.125 65mm 192mm 0.08mm 2.7μ -0.01% 2/3”

C

FT60-65R 6.0x 24 0.125 65mm 207.7mm 0.05mm 2.7μ 0.00% 2/3”

C

FT05C-65R 0.5x 9.1 0.028 66mm 169.6mm 2.91mm 12.2μ 0.00% 2/3”

C

FT05C-65R
FT08C-65R 0.8x 9.5 0.042 65.8mm 150.3mm 1.19mm 8.0μ 0.00% 2/3”

C

FT10C-65R 1.0× 9.7 0.052 65.8mm 157.7mm 0.78mm 6.5μ 0.00% 2/3”

C

FT15C-65R 1.5x 10.6 0.071 65.5mm 156.9mm 0.38mm 4.7μ 0.00% 2/3”

C

FT20C-65R 2.0x 12.5 0.08 65.5mm 161.8mm 0.25mm 4.2μ 0.00% 2/3”

C

FT30C-65R 3.0x 12.5 0.12 65mm 186.2mm 0.11mm 2.8μ -0.01% 2/3”

C

FT40C-65R 4.0x 16 0.125 65mm 192mm 0.08mm 2.7μ -0.01% 2/3”

C

FT60C-65R 6.0x 24 0.125 65mm 207.7mm 0.05mm 2.7μ 0.00% 2/3”

C

○記載数値は設計値です。 ○分解能は、波長550nmでの理論分解能 ○被写界深度は、許容錯乱円40μmにて算出した計算値
