● マウント鏡筒は①、②、③の3点の部分からできています。
● 繰り出すことで倍率は上がり、引っ込めることで下がります。
● ①に雄ネジ、③に雌ネジがきってあり、②のロックリングによって③に対して逆ネジに締め付けて固定します。
| 型名 | 倍率 | ∞FNO | 有効FNO | WD | OI | イメージサークル | 外観図 |
|---|---|---|---|---|---|---|---|
| XLS03 | 0.3x | 4.7 | 6.0 | 477mm | 666mm | φ90mm |  |
| XLS05 | 0.5x | 4.7 | 7.0 | 324mm | 540mm | φ90mm |  |
| XLS075 | 0.75x | 4.7 | 8.1 | 246mm | 491mm | φ90mm |  |
| XLS10 | 1.0x | 4.7 | 9.0 | 197mm | 465mm | φ90mm |  |

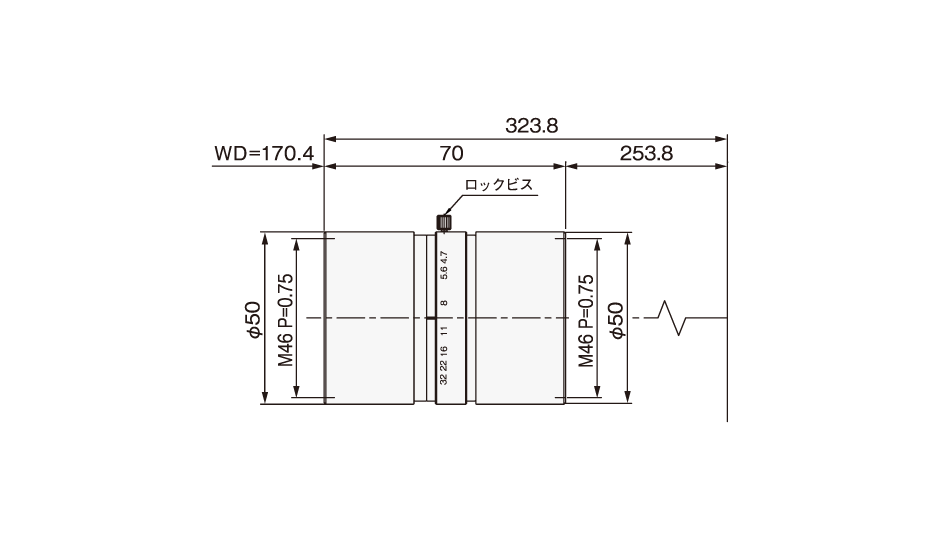

| XLS14 | 1.4x | 4.7 | 11.4 | 170mm | 494mm | φ90mm |  |
| XLS20 | 2.0x | 4.7 | 14.5 | 146mm | 540mm | φ90mm |  |
○記載数値は設計値です。
| マウント装着例 | ||||
|---|---|---|---|---|
| 型名 | 適合カメラ | 取り付け形状 | フランジバック | 外観図 |
| XLS□□□-F | F Mount Camera | F Mount | 46.5mm |  |
| XLS□□□-E | TELEDYNE e2V | M95（ P=1） | 9.4mm |  |
| XLS□□□-DX | TELEDYNE DALSA | M90（P=1） | 12mm |  |
| XLS□□□-Q | NED | M84.5（P=0.5） | 41mm |  |
| XLS□□□-N | NED | M72（P=0.75） | 31.8mm |  |
| XLS□□□-M | TELEDYNE DALSA／TAKEX | M72（P=0.75） | 19.55mm | |
| XLS□□□-D | TELEDYNE DALSA | M72（P=0.75） | 12mm | |
| XLS□□□-VW | VIEWORKS | M72（P= 0.75） | 10.48mm |  |
○上記のマウントにより基準倍率を中心に±0.05倍の倍率範囲が得られます。○上記以外のマウントをご希望でもカスタム製作いたします。お問い合わせください。
