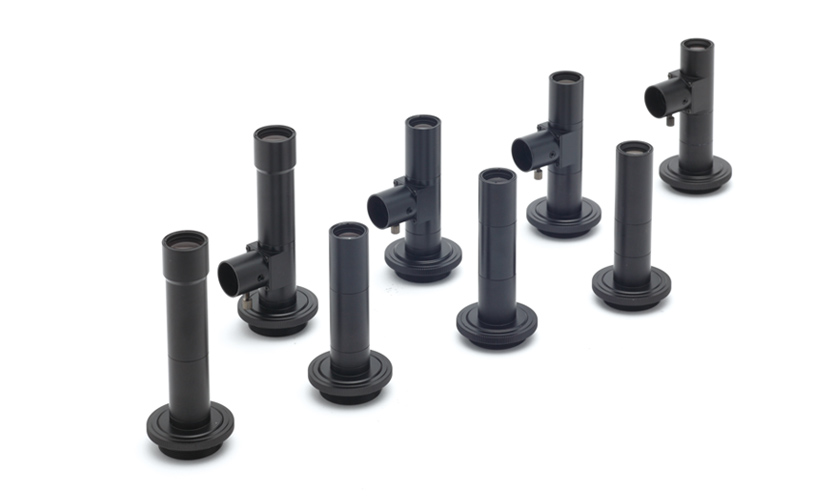

WD65組込タイプ
テレセントリックレンズ

短いOIと高いNAを両立する
ミドルWD65mmのテレセントリックレンズ

特徴

仕様

型名 倍率 有効
FNO
物体側
NA
WD OI 被写界
深度
分解能 TV
ディストーション
最大適合
カメラ
外観図

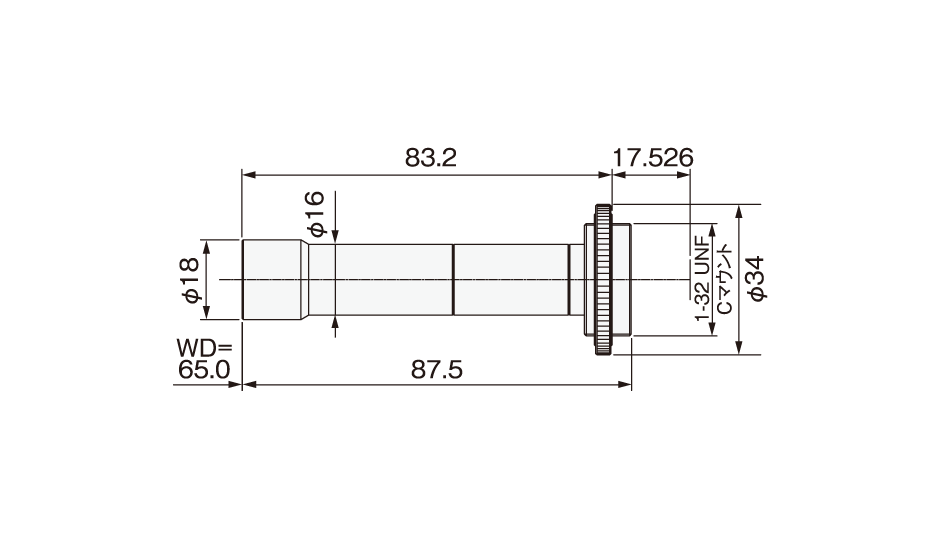

TL08-65R 0.8x 14.8 0.027 65mm 166mm 1.85mm 12.3μ 0.00% 1/1.8 32_1

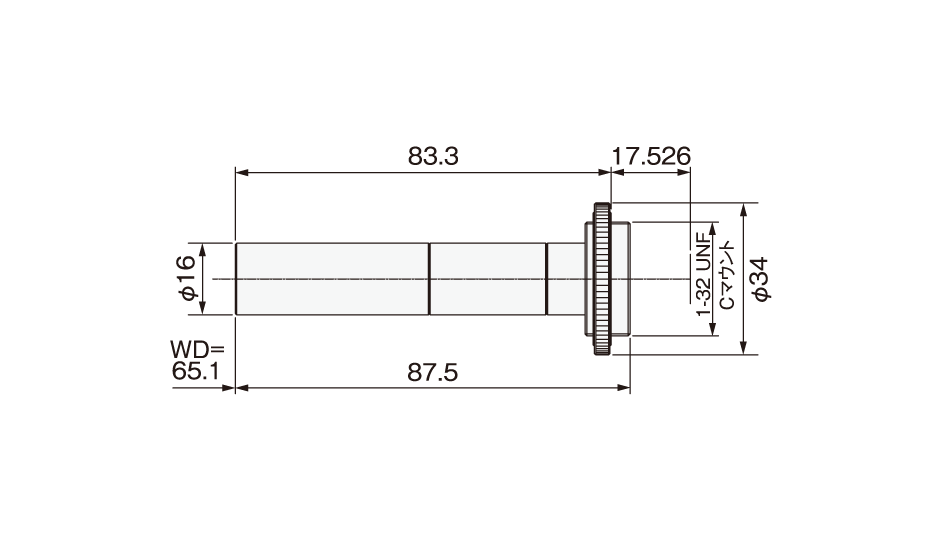

TL10-65R 1x 18.5 0.027 65mm 166mm 1.48mm 12.4μ 0.00% 1/1.8 32_2

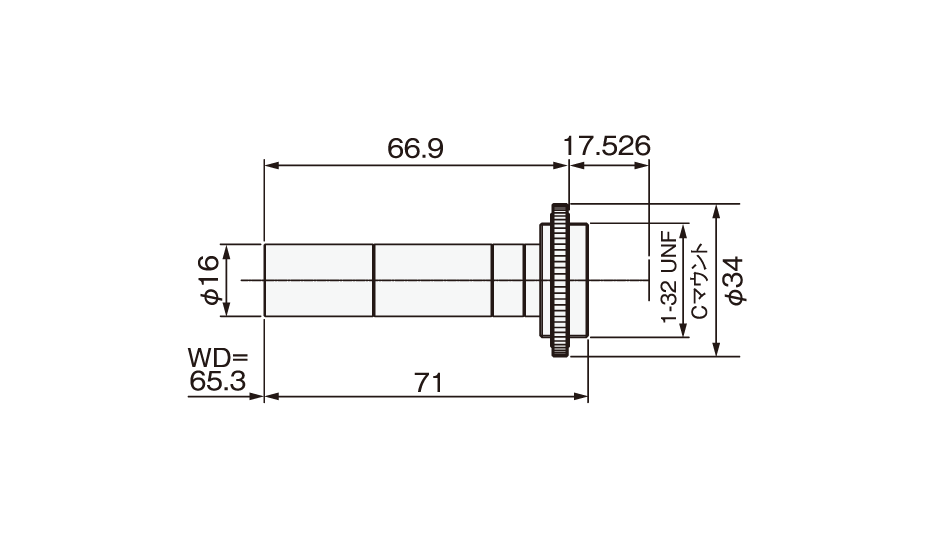

TL15-65R 1.5x 16.0 0.047 65mm 150mm 0.57mm 7.22μ 0.00% 1/1.8 32_3

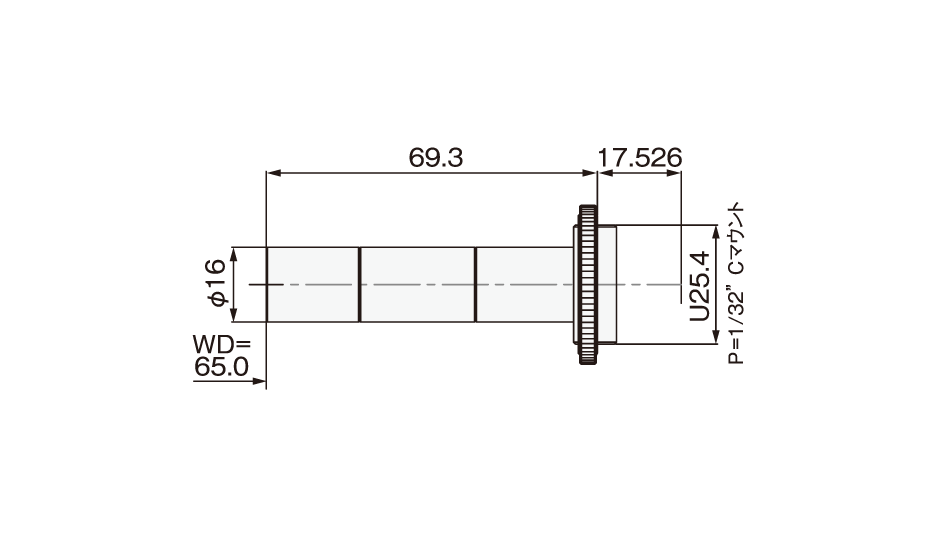

TL20-65R 2x 16.7 0.06 65mm 152mm 0.33mm 5.6μ -0.01% 1/2 32_4
TL30-65 3x 19.9 0.075 65mm 149mm 0.18mm 4.47μ 0.15% 2/3 32_5

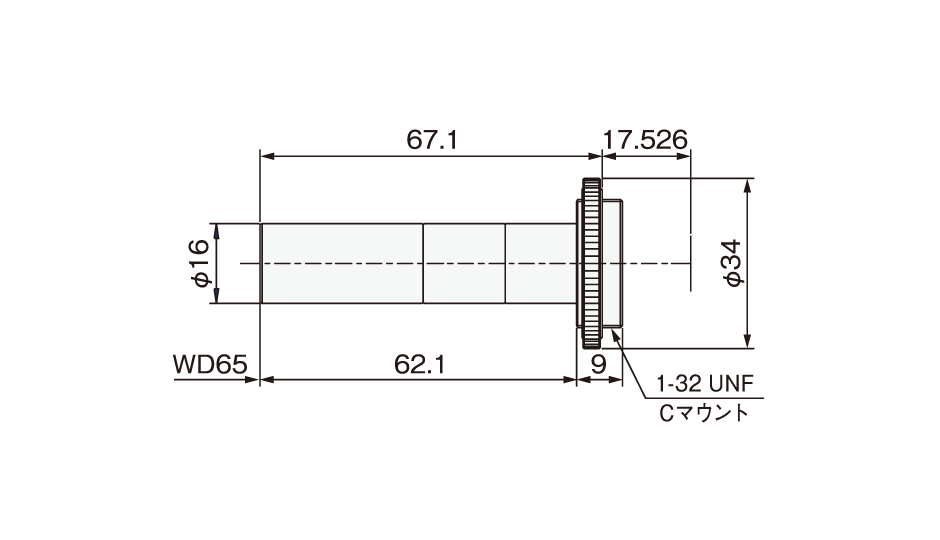

TL40-65 4x 26.0 0.077 65mm 150mm 0.13mm 4.36μ 0.30% 2/3 32_6

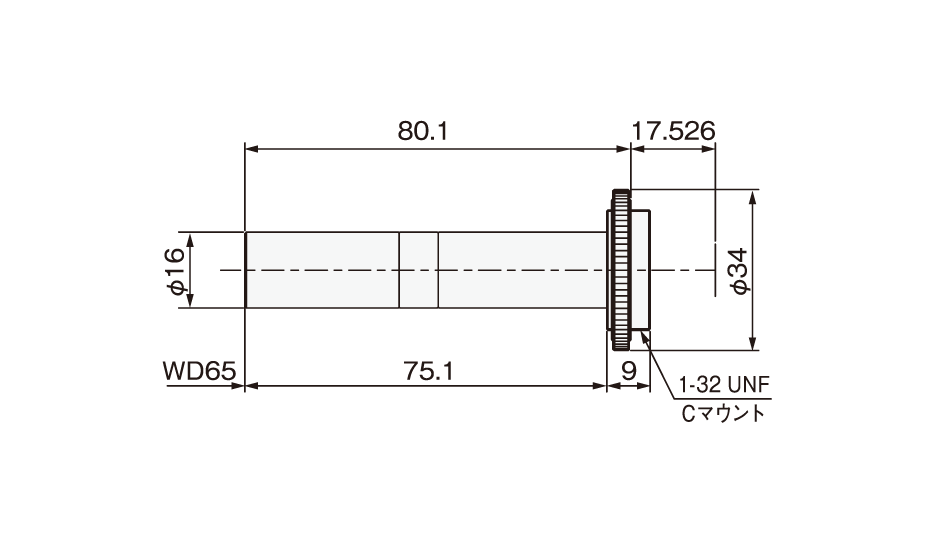

TL60-65 6x 39.0 0.077 65mm 163mm 0.09mm 4.36μ 0.33% 2/3 32_7

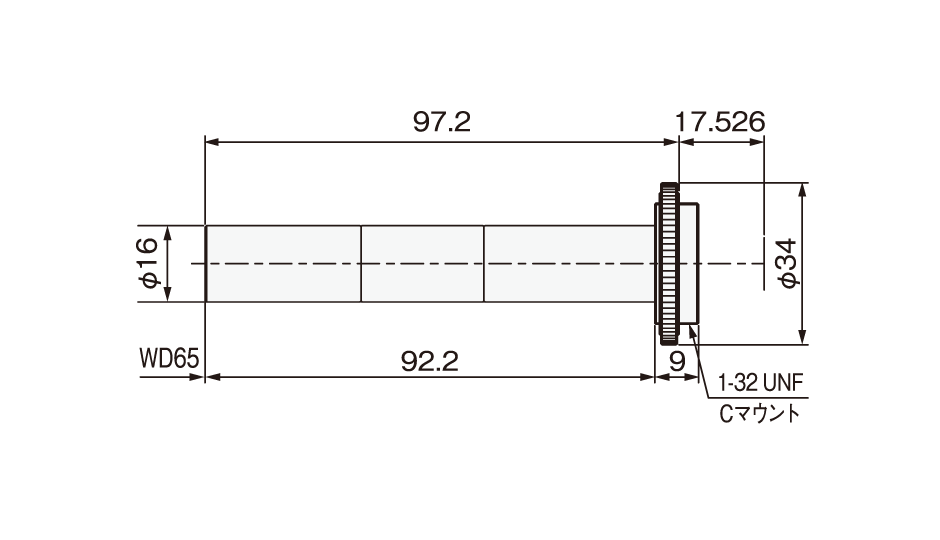

TL80-65 8x 52.0 0.077 65mm 180mm 0.07mm 4.36μ 0.20% 2/3 32_8

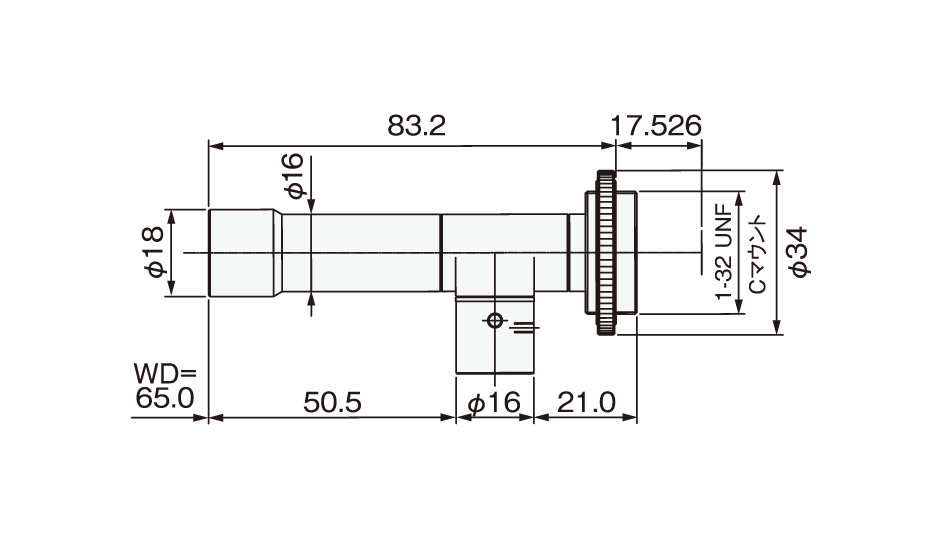

TL08C-65R 0.8x 14.8 0.027 65mm 166mm 1.85mm 12.3μ 0.00% 1/1.8 32_9

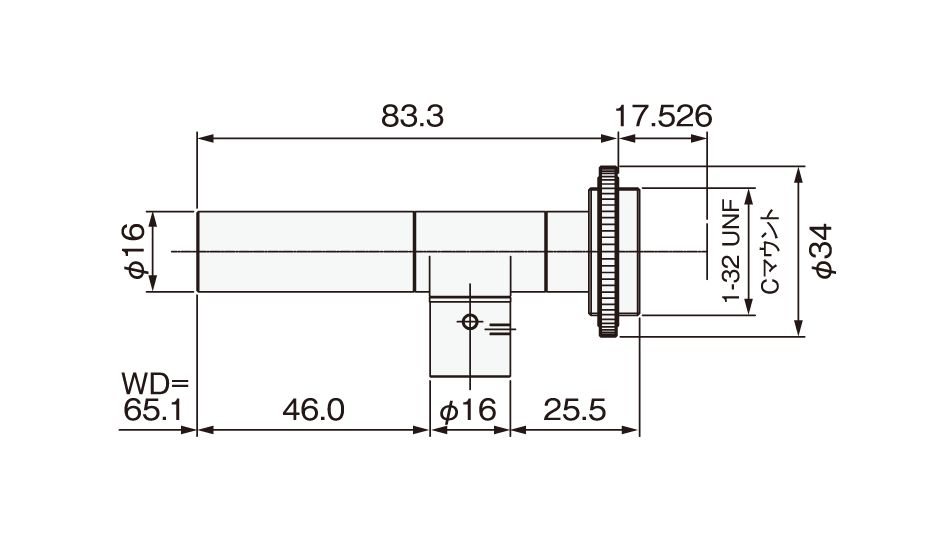

TL10C-65R 1x 18.5 0.027 65mm 166mm 1.48mm 12.4μ 0.00% 1/1.8 32_10

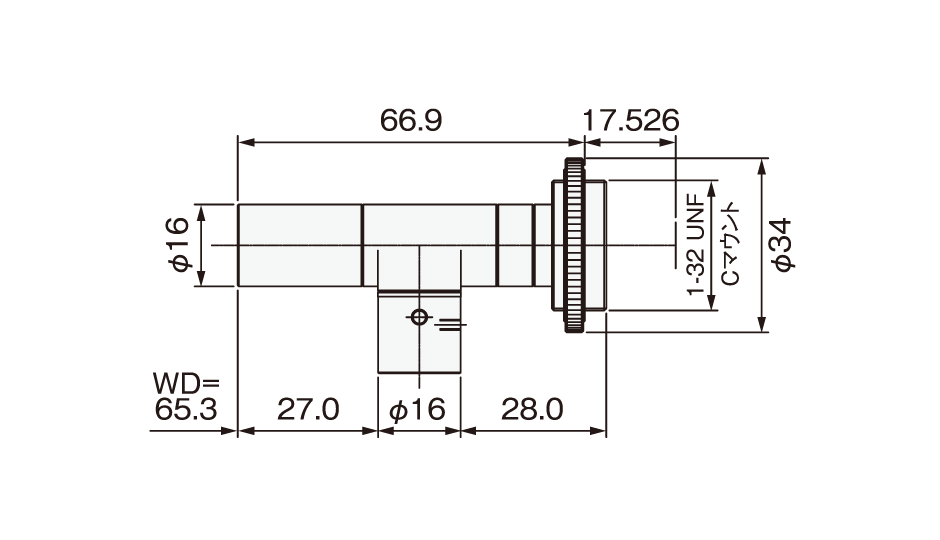

TL15C-65R 1.5x 16.0 0.047 65mm 150mm 0.57mm 7.22μ 0.00% 1/1.8 32_11

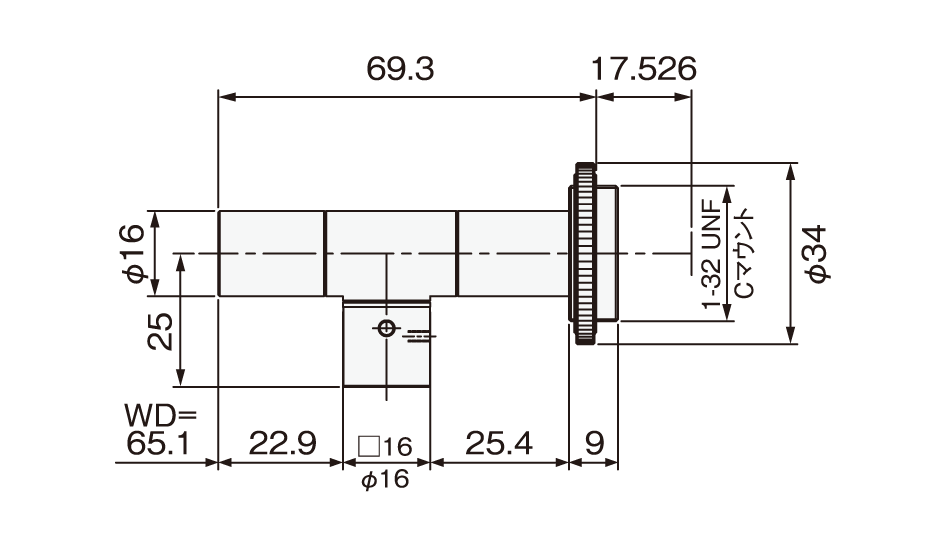

TL20C-65R 2x 16.7 0.06 65mm 152mm 0.33mm 5.6μ -0.01% 1/2 32_12
TL30C-65 3x 19.9 0.075 65mm 149mm 0.18mm 4.47μ 0.15% 2/3 32_13

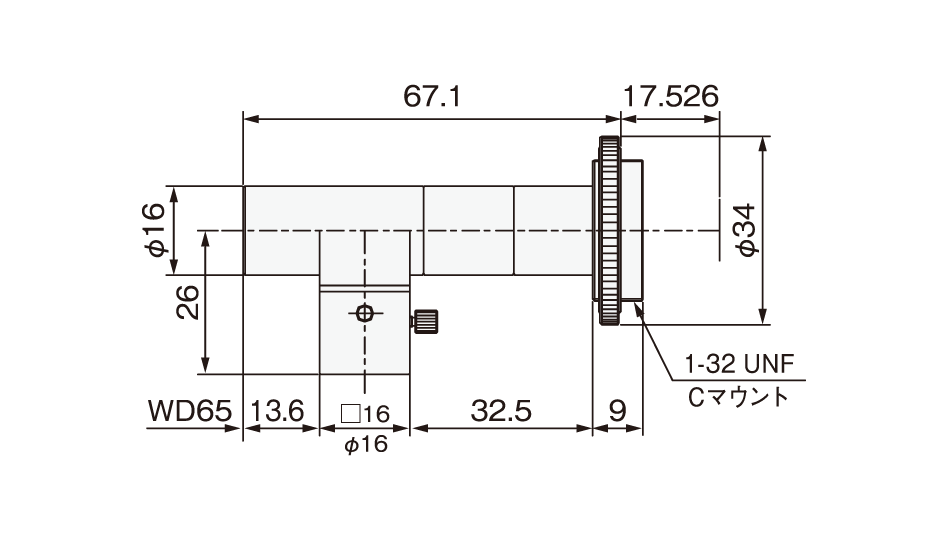

TL40C-65 4x 26.0 0.077 65mm 150mm 0.13mm 4.36μ 0.30% 2/3 32_14

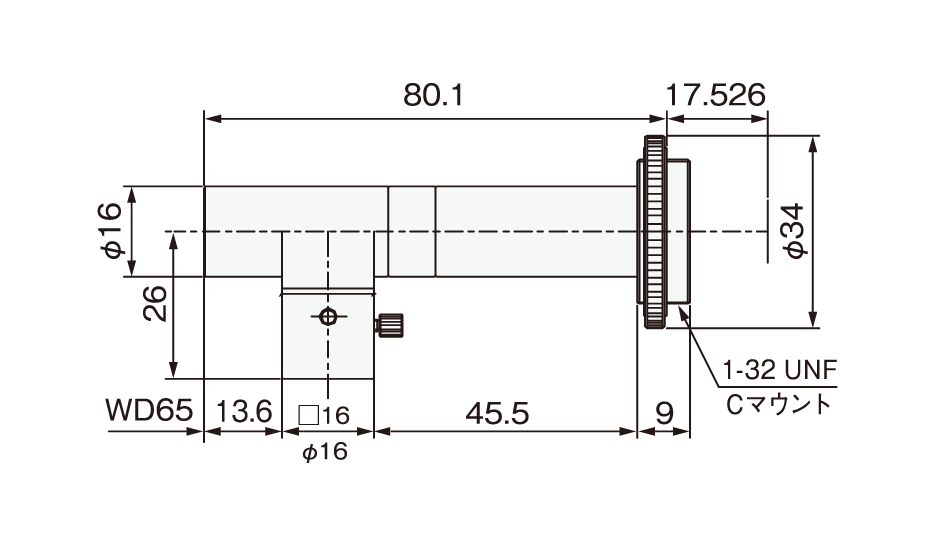

TL60C-65 6x 39.0 0.077 65mm 163mm 0.09mm 4.36μ 0.33% 2/3 32_15

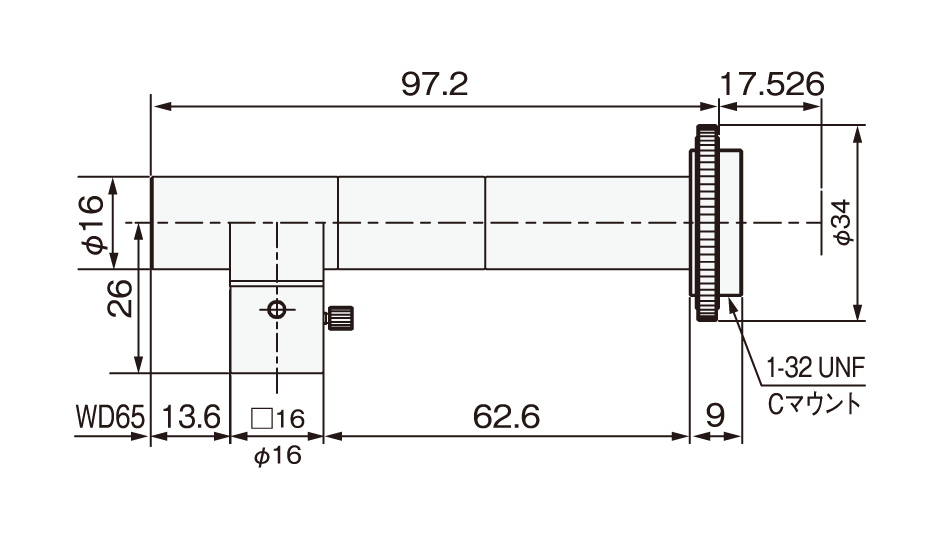

TL80C-65 8x 52.0 0.077 65mm 180mm 0.07mm 4.36μ 0.20% 2/3 32_16

○記載数値は設計値です。 ○マウントはCマウント ○分解能は、波長550nmでの理論分解能 ○被写界深度は、1/2CCD水平320TV本解像レベルを想定した計算値(最小錯乱円40μm)
