• NEW
  • 線掃描鏡頭
  • BTL 系列

大型規格 高NA/高倍率遠心鏡頭

【 151MP 】【 127MP 】【 65MP 】
【 16K-5μm 】【 16K-3.5μm 】

【 倍率:1.5x・2x・2.5x・3x・3.5x・4x・5x 】

特點

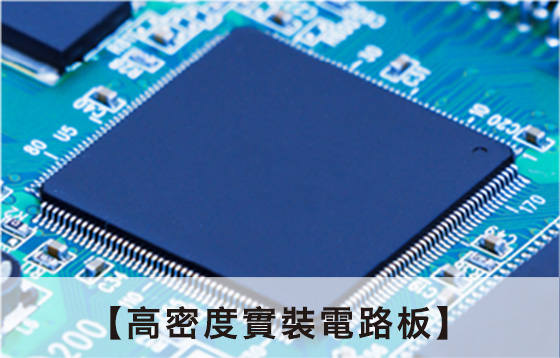

用途(檢查對象例)



規格

型號 同軸落射 倍率 WD 線掃描 區域感測器
BTL15W-□ 1.5x 150mm 16K-5μm 151MP

(3.76μm)



127MP

(3.45μm)

BTL15WC2-□ 1.5x
BTL20W-□ 2.0x
BTL20WC2-□ 2.0x
BTL25W-□ 2.5x 110mm
BTL25WC2-□ 2.5x
BTL30W-□ 3.0x
BTL30WC2-□ 3.0x
BTL35Y-□ 3.5x 16K-3.5μm
BTL35YC2-□ 3.5x
BTL40YC2-□ 4.0x
BTL50WC2-□ 5.0x 16K-5μm



接口形式
型號 配合攝像機 接口呎吋 法蘭後焦(Flange Back)
BTL□□□−E TELEDYNE e2V M95(P=1) 9.4mm
BTL□□□−DX TELEDYNE DALSA M90(P=1) 12mm
BTL□□□−M TELEDYNE DALSA/TAKEX

SVS−Vistek(151MP)

VIEWORKS(151MP)

M72(P=0.75) 19.55mm
BTL□□□−D TELEDYNE DALSA M72(P=0.75) 12mm
BTL□□□−N NED M72(P=0.75) 31.8mm
BTL□□□−F F Mount Camera F Mount 46.5mm

○希望上述以外的接口,請聯系我公司

BTL系列專用配件
