• 線掃描鏡頭
  • LS系列

線掃描用固定倍率鏡頭

專門設計微距攝像鏡頭
適合檢測製造線和設備上的電子零件等高精密對象

特點

規格

型號 倍率 工作距離 景深 有效F值 物方分解能 畸變率 最大對應傳感器尺寸 外觀圖
LS05F
(F接口)
0.5x 188mm 0.94mm 5.1 11μ -0.01% φ36mm en_09_01
LS05C
(C接口)
0.5x 188mm 0.94mm 5.1 11μ -0.01% 4/3(φ22.6mm) en_09_02
LS07F
(F接口)
0.7x 151mm 0.54mm 6 10μ -0.07% φ36mm en_09_03
LS07C
(C接口)
0.7x 151mm 0.54mm 6 10μ -0.07% 4/3(φ22.6mm) 09_04
LS10F
(F接口)
1.0x 123mm 0.31mm 7.5 -0.01% φ36mm en_09_05

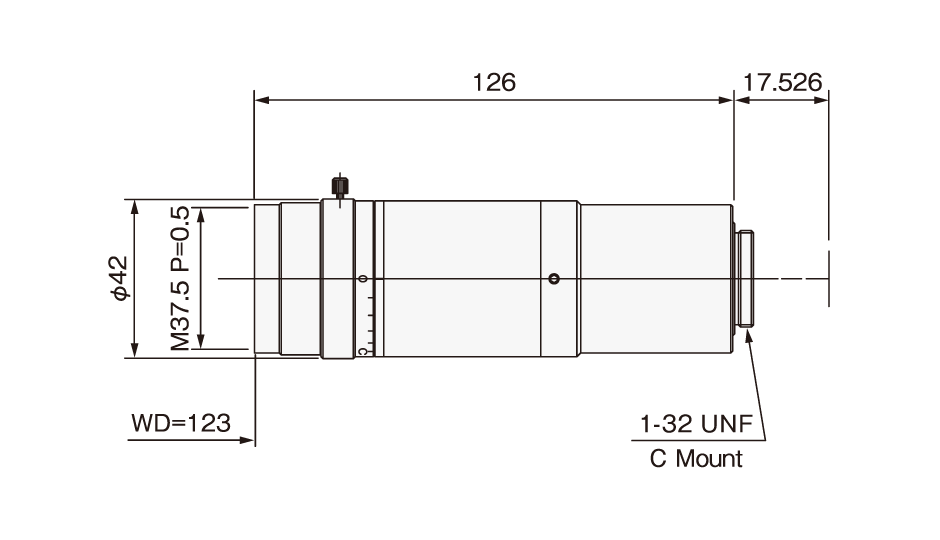

LS10C
(C接口)
1.0x 123mm 0.31mm 7.5 -0.01% 4/3(φ22.6mm) en_09_06
LS15F
(F接口)
1.5x 102mm 0.17mm 9.9 0.26% φ36mm en_09_07
LS15C
(C接口)
1.5x 102mm  0.17mm 9.9  7μ 0.26% 4/3(φ22.6mm) en_09_08

○記載數值爲設計值。 ○解析度按照550nm波長的理論解析度 ○景深的計算條件是無限F值5.6,使用1像素14µm解析度的相機
