• NEW
  • マシンビジョンレンズ
  • LSTLシリーズ

ラージフォーマットテレセントリックレンズ

フラット同軸落射式
テレセントリックレンズ同軸落射方式に最適な専用フラットLED照明を採用

特徴

仕様

型名

倍率

WD

イメージサークル マウント 外観図

同軸落射有り

同軸落射無し

LSTL05TC-□

LSTL05T-□

0.5×

150mm

φ35

F / B42 / V58

LSTL07HC-□

LSTL07H-□

0.7×

φ44

F

φ48

V58

LSTL10YC-□

LSTL10Y-□

1.0×

φ42

F

φ67

N / M / D

○記載数値は設計値です。



マウント装着例
型名 適合カメラ 取り付け形状 フランジバック

LSTL□□□-F

F Mount Camera

F Mount

46.5mm

LSTL□□□-B42

BASLER

M42 P=1

16mm

LSTL□□□-V58

SVS-VISTEK

M58 P=0.75

11.48mm

LSTL□□□-N

NED

M72 P=0.75

31.8mm

LSTL□□□-M

TELEDYNE DALSA / TAKEX / VIEWORKS(151MP)

M72 P=0.75

19.55mm

LSTL□□□-D

TELEDYNE DALSA

M72 P=0.75

12mm

○上記のマウントにより基準倍率を中心に±0.05倍の倍率範囲が得られます。○上記以外のマウントをご希望の場合カスタム製作いたします。お問い合わせください。

LSTLシリーズ面発光同軸落射撮像例

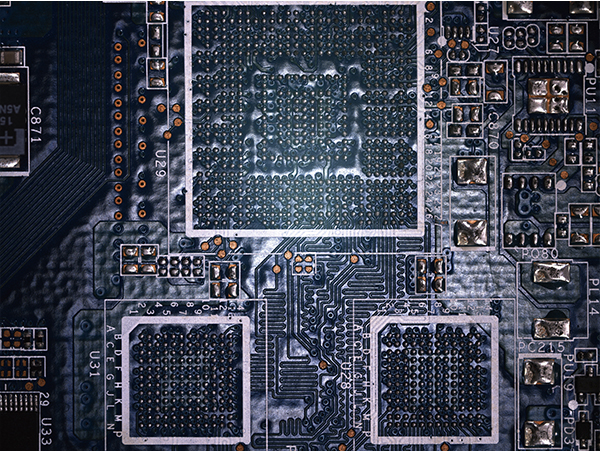

一般同軸落射照明

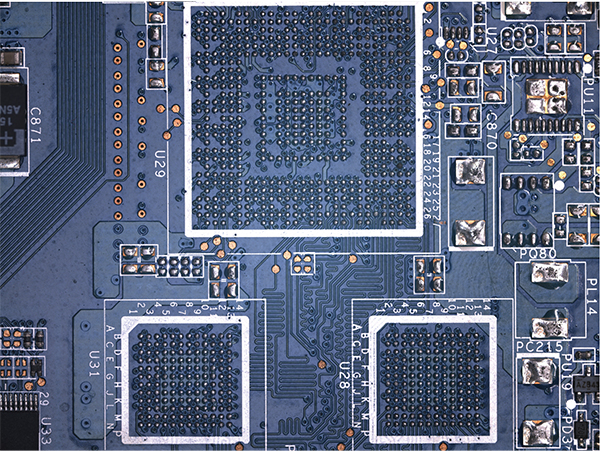

フラット面発光同軸落射方式

LEDコントローラー

1000 階調デジタルコントローラー



型式

MLP-30M2

入力電圧

DC24V±10%

入力電流

1.5A(MAX)

出力電圧

DC12V

容量

30W(2CH 合計)

CH 数

2 チャンネル

調光方式

約80kHz PWM 制御

デジタルパルス調光電源



型式

MDGC-30M2-TP

入力電圧

AC100V~240V

容量

30W

出力電圧

DC12V

CH 数

2CH ※最大8CHまで機種選択可能

調光方式

約125kHz PWM制御

外部制御

外部ON/OFF、外部出力制御

通信方式

LAN通信

LAN 専用小型多チャンネルストロボ電源



型式

MJS-30M2-TP

入力電圧

AC100V~240V

容量

15W×2 合計30W

出力電圧

DC6V~36V(256階調出力電圧可変)

CH 数

2CH ※最大8CHまで機種選択可能

パルス幅設定

0μs~990μs(10μs step)

(duty:5%以内)

外部制御機能

LAN通信(TCP/IP)
